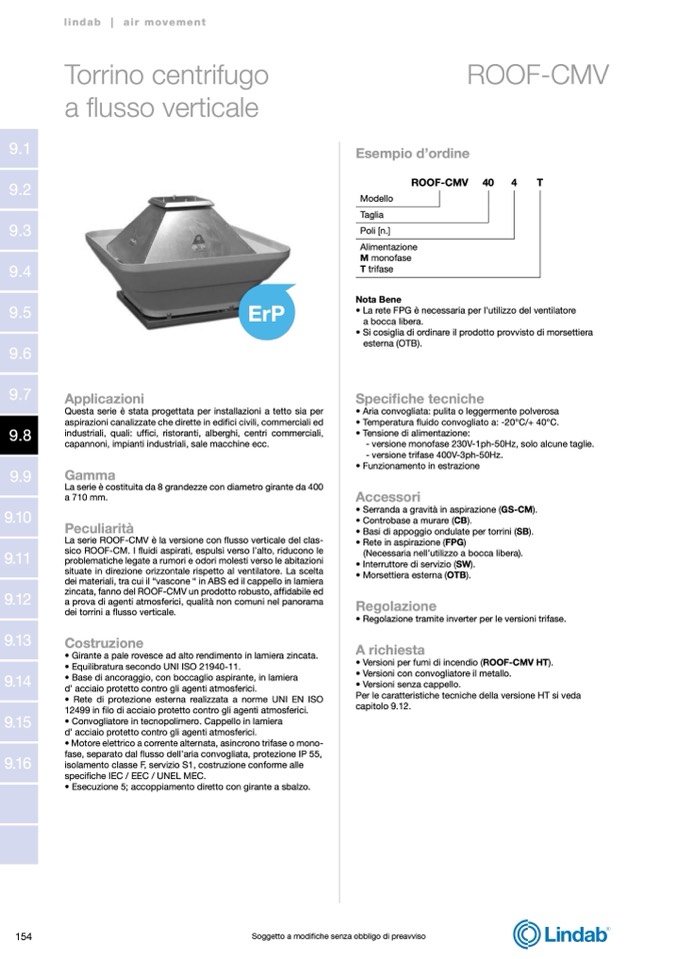

lindab | air movement

Torrino centrifugo

a flusso verticale

ErP

Applicazioni

Questa serie è stata progettata per installazioni a tetto sia per

aspirazioni canalizzate che dirette in edifici civili, commerciali ed

industriali, quali: uffici, ristoranti, alberghi, centri commerciali,

capannoni, impianti industriali, sale macchine ecc.

Gamma

La serie è costituita da 8 grandezze con diametro girante da 400

a 710 mm.

Peculiarità

La serie ROOF-CMV è la versione con flusso verticale del clas-

sico ROOF-CM. I fluidi aspirati, espulsi verso l’alto, riducono le

problematiche legate a rumori e odori molesti verso le abitazioni

situate in direzione orizzontale rispetto al ventilatore. La scelta

dei materiali, tra cui il “vascone “ in ABS ed il cappello in lamiera

zincata, fanno del ROOF-CMV un prodotto robusto, affidabile ed

a prova di agenti atmosferici, qualità non comuni nel panorama

dei torrini a flusso verticale.

Costruzione

• Girante a pale rovesce ad alto rendimento in lamiera zincata.

• Equilibratura secondo UNI ISO 21940-11.

• Base di ancoraggio, con boccaglio aspirante, in lamiera

d’ acciaio protetto contro gli agenti atmosferici.

• Rete di protezione esterna realizzata a norme UNI EN ISO

12499 in filo di acciaio protetto contro gli agenti atmosferici.

• Convogliatore in tecnopolimero. Cappello in lamiera

d’ acciaio protetto contro gli agenti atmosferici.

• Motore elettrico a corrente alternata, asincrono trifase o mono-

fase, separato dal

flusso dell’aria convogliata, protezione IP 55,

isolamento classe F, servizio S1, costruzione conforme alle

specifiche IEC / EEC / UNEL MEC.

• Esecuzione 5; accoppiamento diretto con girante a sbalzo.

ROOF-CMV

Esempio d’ordine

ROOF-CMV

Modello

Taglia

Poli [n.]

Alimentazione

M monofase

T trifase

40

4

T

Nota Bene

• La rete FPG è necessaria per l'utilizzo del ventilatore

a bocca libera.

• Si cosiglia di ordinare il prodotto provvisto di morsettiera

esterna (OTB).

Specifiche tecniche

• Aria convogliata: pulita o leggermente polverosa

• Temperatura fluido convogliato a: -20°C/+ 40°C.

• Tensione di alimentazione:

- versione monofase 230V-1ph-50Hz, solo alcune taglie.

- versione trifase 400V-3ph-50Hz.

• Funzionamento in estrazione

Accessori

• Serranda a gravità in aspirazione (GS-CM).

• Controbase a murare (CB).

• Basi di appoggio ondulate per torrini (SB).

• Rete in aspirazione (FPG)

(Necessaria nell’utilizzo a bocca libera).

• Interruttore di servizio (SW).

• Morsettiera esterna (OTB).

Regolazione

• Regolazione tramite inverter per le versioni trifase.

A richiesta

• Versioni per fumi di incendio (ROOF-CMV HT).

• Versioni con convogliatore il metallo.

• Versioni senza cappello.

Per le caratteristiche tecniche della versione HT si veda

capitolo 9.12.

154

Soggetto a modifiche senza obbligo di preavviso
