Modello
Pm
In max
Mot.
Lp
kW
A
H
dB(A)
404 M
0,37
3,1
71
56
454 M
0,75
5,6
80
60
604
554
504
454
404
Modello
Pm
In max
Mot.
Lp
kW
A
H
dB(A)
404 T
0,37
1,2
71
56
454 T
0,75
2,0
80
60
504 T
1,1
2,8
90
62
554 T
1,5
3,5
90
68
604 T
3
6,5
100
74
Modello
Pm
In max
Mot.
Lp
Model
kW
A
H
dB(A)
406 T
0,18
0,7
71
48
456 T
0,37
1,3
80
51
506 T
0,37
1,3
80
53
566 T
0,75
2,6
90
59
606 T
0,75
2,6
90
63
636 T
1,1
3,8
90
63
716 T
2,2
5,7
112
68
716
606
636
506
566
406
456
Modello
Pm
In max
Mot.
Lp
kW
A
H
dB(A)
408 T
0,08
0,5
71
42
458 T
0,18
0,8
80
43
508 T
0.25
1,1
80
47
568 T
0,37
1,4
90
50
638 T
0,55
2
90
53
718 T
0.75
2,3
100
60
718
638
568
508
408
458
lindab | air movement

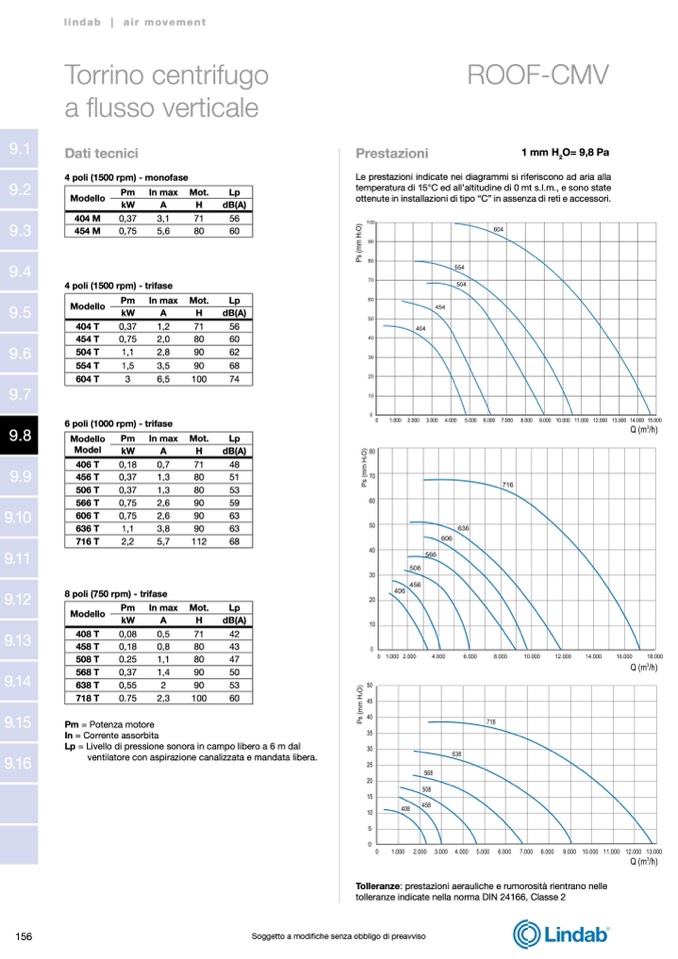

Torrino centrifugo
a flusso verticale
Dati tecnici
4 poli (1500 rpm) - monofase
4 poli (1500 rpm) - trifase
6 poli (1000 rpm) - trifase
Prestazioni
ROOF-CMV
1 mm H
2
O= 9,8 Pa
Le prestazioni indicate nei diagrammi si riferiscono ad aria alla
temperatura di 15°C ed all’altitudine di 0 mt s.l.m., e sono state
ottenute in installazioni di tipo “C” in assenza di reti e accessori.
100
90
80
70
60
50
40
30
20
10
0
0
1.000 2.000 3.000 4.000
5.000 6.000 7.000 8.000 9.000 10.000 11.000 12.000 13.000 14.000 15.000
Q (m
3
/h)
8 poli (750 rpm) - trifase
Pm = Potenza motore
In = Corrente assorbita
Lp = Livello di pressione sonora in campo libero a 6 m dal
ventilatore con aspirazione canalizzata e mandata libera.
80
70
60
50
40
30
20
10
0
50
45
40
35
30
25
20
15
10
5
0 1.000 2.000
4.000
6.000
8.000
10.000
12.000
14.000
16.000
18.000
Q (m
3
/h)
0
0
1.000
2.000 3.000 4.000 5.000 6.000 7.000 8.000
9.000 10.000 11.000 12.000 13.000
Tolleranze: prestazioni aerauliche e rumorosità rientrano nelle
tolleranze indicate nella norma DIN 24166, Classe 2
Q (m
3
/h)
156
Soggetto a modifiche senza obbligo di preavviso
