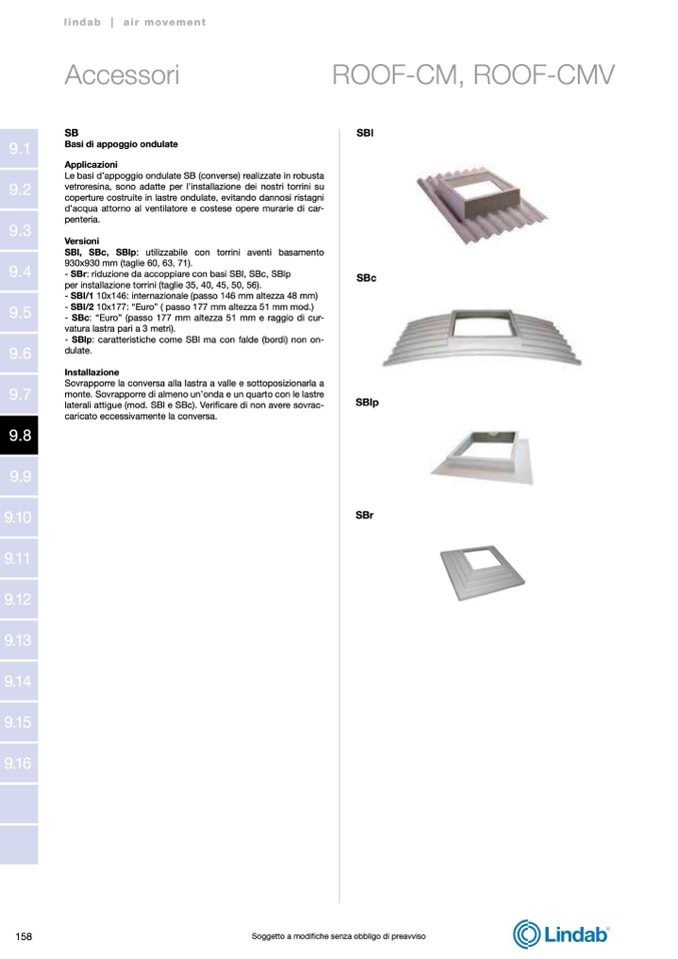

lindab | air movement

Accessori

SB

Basi di appoggio ondulate

Applicazioni

Le basi d’appoggio ondulate SB (converse) realizzate in robusta

vetroresina, sono adatte per l’installazione dei nostri torrini su

coperture costruite in lastre ondulate, evitando dannosi ristagni

d’acqua attorno al ventilatore e costese opere murarie di car-

penteria.

Versioni

SBl, SBc, SBlp: utilizzabile con torrini aventi basamento

930x930 mm (taglie 60, 63, 71).

- SBr: riduzione da accoppiare con basi SBI, SBc, SBlp

per installazione torrini (taglie 35, 40, 45, 50, 56).

- SBl/1 10x146: internazionale (passo 146 mm altezza 48 mm)

- SBl/2 10x177: “Euro” ( passo 177 mm altezza 51 mm mod.)

- SBc: “Euro” (passo 177 mm altezza 51 mm e raggio di cur-

vatura lastra pari a 3 metri).

- SBlp: caratteristiche come SBl ma con falde (bordi) non on-

dulate.

Installazione

Sovrapporre la conversa alla lastra a valle e sottoposizionarla a

monte. Sovrapporre di almeno un’onda e un quarto con le lastre

laterali attigue (mod. SBl e SBc). Verificare di non avere sovrac-

caricato eccessivamente la conversa.

ROOF-CM, ROOF-CMV

SBI

SBc

SBIp

SBr

158
