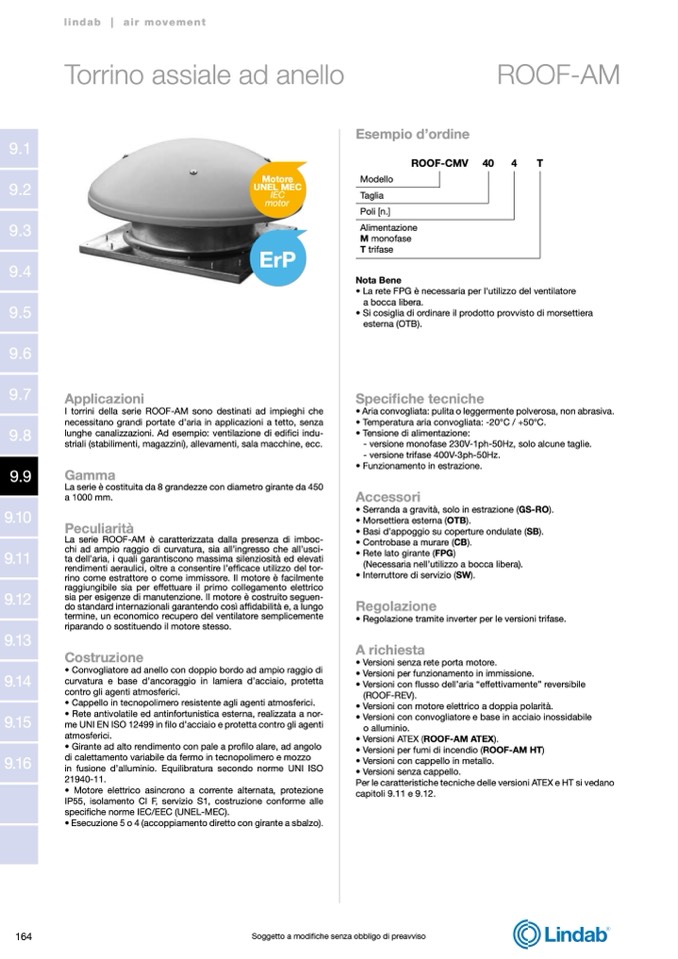

lindab | air movement

Torrino assiale ad anello

ROOF-AM

Esempio d’ordine

ROOF-CMV

Modello

Taglia

Poli [n.]

Alimentazione

M monofase

T trifase

40

4

T

Motore

UNEL MEC

IEC

motor

ErP

Applicazioni

Nota Bene

• La rete FPG è necessaria per l'utilizzo del ventilatore

a bocca libera.

• Si cosiglia di ordinare il prodotto provvisto di morsettiera

esterna (OTB).

Specifiche tecniche

• Aria convogliata: pulita o leggermente polverosa, non abrasiva.

• Temperatura aria convogliata: -20°C / +50°C.

• Tensione di alimentazione:

- versione monofase 230V-1ph-50Hz, solo alcune taglie.

- versione trifase 400V-3ph-50Hz.

• Funzionamento in estrazione.

Accessori

• Serranda a gravità, solo in estrazione (GS-RO).

• Morsettiera esterna (OTB).

• Basi d’appoggio su coperture ondulate (SB).

• Controbase a murare (CB).

• Rete lato girante (FPG)

(Necessaria nell’utilizzo a bocca libera).

• Interruttore di servizio (SW).

Regolazione

• Regolazione tramite inverter per le versioni trifase.

A richiesta

• Versioni senza rete porta motore.

• Versioni per funzionamento in immissione.

• Versioni con flusso dell’aria “effettivamente” reversibile

(ROOF-REV).

• Versioni con motore elettrico a doppia polarità.

• Versioni con convogliatore e base in acciaio inossidabile

o alluminio.

• Versioni ATEX (ROOF-AM ATEX).

• Versioni per fumi di incendio (ROOF-AM HT)

• Versioni con cappello in metallo.

• Versioni senza cappello.

Per le caratteristiche tecniche delle versioni ATEX e HT si vedano

capitoli 9.11 e 9.12.

I torrini della serie ROOF-AM sono destinati ad impieghi che

necessitano grandi portate d’aria in applicazioni a tetto, senza

lunghe canalizzazioni. Ad esempio: ventilazione di edi

fici indu-

striali (stabilimenti, magazzini), allevamenti, sala macchine, ecc.

Gamma

La serie è costituita da 8 grandezze con diametro girante da 450

a 1000 mm.

Peculiarità

La serie ROOF-AM è caratterizzata dalla presenza di imboc-

chi ad ampio raggio di curvatura, sia all’ingresso che all’usci-

ta dell’aria, i quali garantiscono massima silenziosit

à ed elevati

rendimenti aeraulici, oltre a consentire l’efficace utilizzo del tor-

rino come estrattore o come immissore. Il motore è facilmente

raggiungibile sia per effettuare il primo collegamento elettrico

sia per esigenze di manutenzione. Il motore è costruito seguen-

do standard internazionali garantendo così affidabilità e, a lungo

termine, un economico recupero del ventilatore semplicemente

riparando o sostituendo il motore stesso.

Costruzione

• Convogliatore ad anello con doppio bordo ad ampio raggio di

curvatura e base d’ancoraggio in lamiera d’acciaio, protetta

contro gli agenti atmosferici.

• Cappello in tecnopolimero resistente agli agenti atmosferici.

• Rete antivolatile ed antinfortunistica esterna, realizzata a nor-

me UNI EN ISO 12499 in filo d’acciaio e protetta contro gli agenti

atmosferici.

• Girante ad alto rendimento con pale a profilo alare, ad angolo

di calettamento variabile da fermo in tecnopolimero e mozzo

in fusione d’alluminio. Equilibratura secondo norme UNI ISO

21940-11.

• Motore elettrico asincrono a corrente alternata, protezione

IP55, isolamento Cl F, servizio S1, costruzione conforme alle

specifiche norme IEC/EEC (UNEL-MEC).

• Esecuzione 5 o 4 (accoppiamento diretto con girante a sbalzo).

164

Soggetto a modifiche senza obbligo di preavviso
