Modello

A

B

Peso

mm

mm

kg*

GS-RO 45

580

150

6

GS-RO 50-56

690

150

9

GS-RO 63-71

825

150

10

GS-RO 80

990

150

13

GS-RO 90-100

1160

150

15

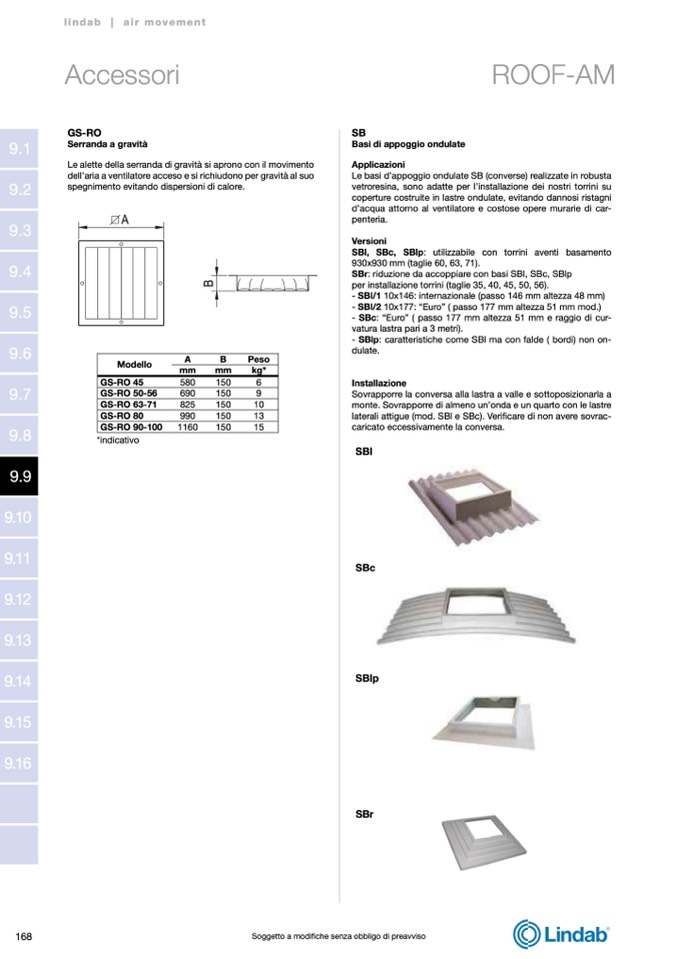

lindab | air movement

Accessori

GS-RO

Serranda a gravità

Le alette della serranda di gravità si aprono con il movimento

dell’aria a ventilatore acceso e si richiudono per gravità al suo

spegnimento evitando dispersioni di calore.

A

ROOF-AM

*indicativo

SB

Basi di appoggio ondulate

Applicazioni

Le basi d’appoggio ondulate SB (converse) realizzate in robusta

vetroresina, sono adatte per l’installazione dei nostri torrini su

coperture costruite in lastre ondulate, evitando dannosi ristagni

d’acqua attorno al ventilatore e costose opere murarie di car-

penteria.

Versioni

SBl, SBc, SBlp: utilizzabile con torrini aventi basamento

930x930 mm (taglie 60, 63, 71).

SBr: riduzione da accoppiare con basi SBI, SBc, SBlp

per installazione torrini (taglie 35, 40, 45, 50, 56).

- SBl/1 10x146: internazionale (passo 146 mm altezza 48 mm)

- SBl/2 10x177: “Euro” ( passo 177 mm altezza 51 mm mod.)

- SBc: “Euro” ( passo 177 mm altezza 51 mm e raggio di cur-

vatura lastra pari a 3 metri).

- SBlp: caratteristiche come SBl ma con falde ( bordi) non on-

dulate.

Installazione

Sovrapporre la conversa alla lastra a valle e sottoposizionarla a

monte. Sovrapporre di almeno un’onda e un quarto con le lastre

laterali attigue (mod. SBl e SBc). Verificare di non avere sovrac-

caricato eccessivamente la conversa.

SBI

SBc

SBIp

SBr

168
