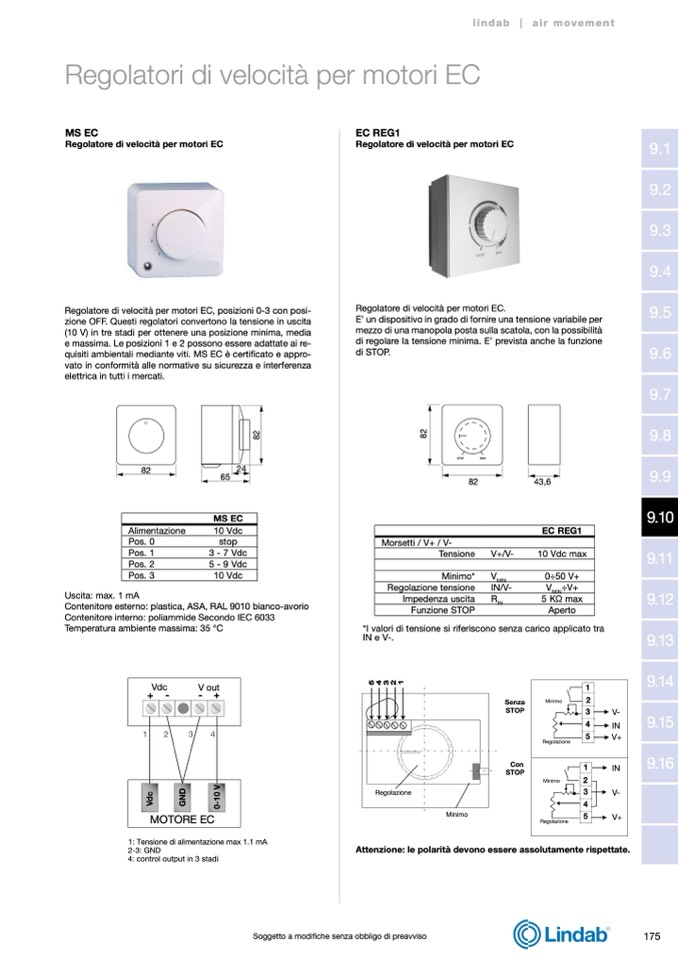

Regolatori di velocità per motori EC

lindab | air movement

MS EC

Regolatore di velocità per motori EC

Regolatore di velocità per motori EC, posizioni 0-3 con posi-

zione OFF. Questi regolatori convertono la tensione in uscita

(10 V) in tre stadi per ottenere una posizione minima, media

e massima. Le posizioni 1 e 2 possono essere adattate ai re-

quisiti ambientali mediante viti. MS EC è certificato e appro-

vato in conformità alle normative su sicurezza e interferenza

elettrica in tutti i mercati.

EC REG1

Regolatore di velocità per motori EC

Regolatore di velocità per motori EC.

E’ un dispositivo in grado di fornire una tensione variabile per

mezzo di una manopola posta sulla scatola, con la possibilità

di regolare la tensione minima. E’ prevista anche la funzione

di STOP.

9.1

9.2

9.3

9.4

9.5

9.6

9.7

9.8

9.9

9.10

9.11

9.12

9.13

9.14

9.15

9.16

STOP

82

MAX

82

Alimentazione

Pos. 0

Pos. 1

Pos. 2

Pos. 3

24

65

MS EC

10 Vdc

stop

3 - 7 Vdc

5 - 9 Vdc

10 Vdc

43,6

EC REG1

Morsetti / V+ / V-

Tensione

V+/V-

10 Vdc max

Minimo*

V

MIN

Regolazione tensione

IN/V-

Impedenza uscita

R

IN

Funzione STOP

0÷50 V+

V

MIN

÷V+

5 KΩ max

Aperto

Uscita: max. 1 mA

Contenitore esterno: plastica, ASA, RAL 9010 bianco-avorio

Contenitore interno: poliammide Secondo IEC 6033

Temperatura ambiente massima: 35 °C

Vdc

V out

+

-

-

+

1

2

3

4

MOTORE EC

1: Tensione di alimentazione max 1.1 mA

2-3: GND

4: control output in 3 stadi

*I valori di tensione si riferiscono senza carico applicato tra

IN e V-.

Minimo

Attenzione: le polarità devono essere assolutamente rispettate.

Minimo

Regolazione

V-

IN

V+

1

Senza

STOP

2

3

4

5

Con

STOP

1

Minimo

2

3

Regolazione

4

5

Re golazione

IN

V-

V+

Soggetto a modifiche senza obbligo di preavviso
