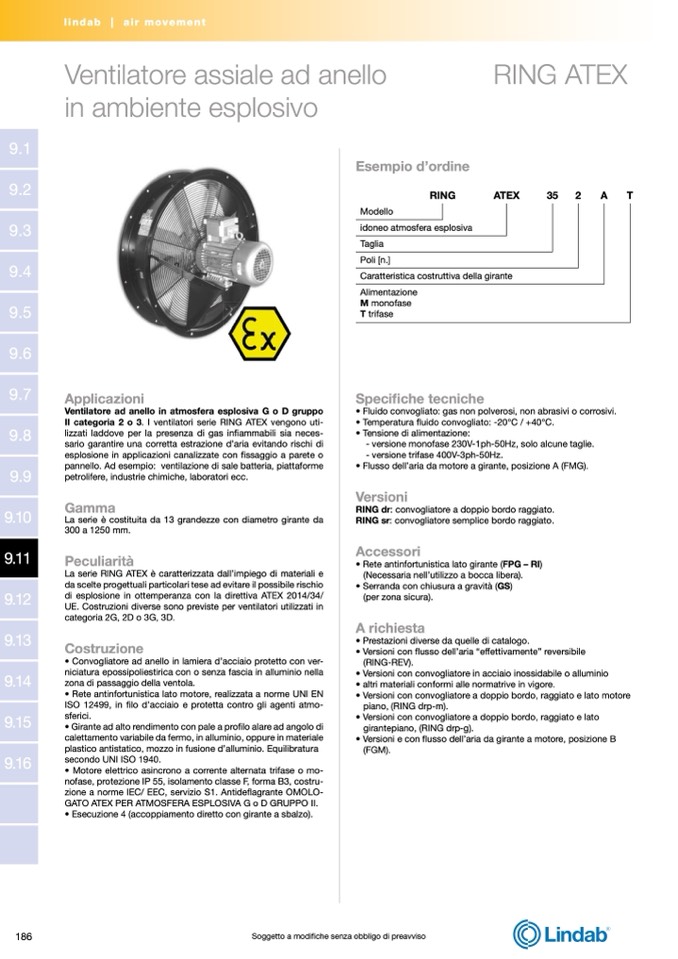

Ventilatore assiale ad anello

RING ATEX

in ambiente esplosivo

Esempio d’ordine

RING

ATEX

Modello

idoneo atmosfera esplosiva

Taglia

Poli [n.]

Caratteristica costruttiva della girante

Alimentazione

M monofase

T trifase

Specifiche tecniche

35

2

A

T

Applicazioni

Ventilatore ad anello in atmosfera esplosiva G o D gruppo

II categoria 2 o 3. I ventilatori serie RING ATEX vengono uti-

lizzati laddove per la presenza di gas infiammabili sia neces-

sario garantire una corretta estrazione d’aria evitando rischi di

esplosione in applicazioni canalizzate con fissaggio a parete o

pannello. Ad esempio: ventilazione di sale batteria, piattaforme

petrolifere, industrie chimiche, laboratori ecc.

Gamma

La serie è costituita da 13 grandezze con diametro girante da

300 a 1250 mm.

Peculiarità

La serie RING ATEX è caratterizzata dall’impiego di materiali e

da scelte progettuali particolari tese ad evitare il possibile rischio

di esplosione in ottemperanza con la direttiva ATEX 2014/34/

UE. Costruzioni diverse sono previste per ventilatori utilizzati in

categoria 2G, 2D o 3G, 3D.

Costruzione

• Convogliatore ad anello in lamiera d’acciaio protetto con ver-

niciatura epossipoliestirica con o senza fascia in alluminio nella

zona di passaggio della ventola.

• Rete antinfortunistica lato motore, realizzata a norme UNI EN

ISO 12499, in filo d’acciaio e protetta contro gli agenti atmo-

sferici.

• Girante ad alto rendimento con pale a profilo alare ad angolo di

calettamento variabile da fermo, in alluminio, oppure in materiale

plastico antistatico, mozzo in fusione d’alluminio. Equilibratura

secondo UNI ISO 1940.

• Motore elettrico asincrono a corrente alternata trifase o mo-

nofase, protezione IP 55, isolamento classe F, forma B3, costru-

zione a norme IEC/ EEC, servizio S1. Antideflagrante OMOLO-

GATO ATEX PER ATMOSFERA ESPLOSIVA G o D GRUPPO II.

• Esecuzione 4 (accoppiamento diretto con girante a sbalzo).

• Fluido convogliato: gas non polverosi, non abrasivi o corrosivi.

• Temperatura fluido convogliato: -20°C / +40°C.

• Tensione di alimentazione:

- versione monofase 230V-1ph-50Hz, solo alcune taglie.

- versione trifase 400V-3ph-50Hz.

• Flusso dell’aria da motore a girante, posizione A (FMG).

Versioni

RING dr: convogliatore a doppio bordo raggiato.

RING sr: convogliatore semplice bordo raggiato.

Accessori

• Rete antinfortunistica lato girante (FPG – RI)

(Necessaria nell’utilizzo a bocca libera).

• Serranda con chiusura a gravità (GS)

(per zona sicura).

A richiesta

• Prestazioni diverse da quelle di catalogo.

• Versioni con flusso dell’aria “effettivamente” reversibile

(RING-REV).

• Versioni con convogliatore in acciaio inossidabile o alluminio

• altri materiali conformi alle normatrive in vigore.

• Versioni con convogliatore a doppio bordo, raggiato e lato motore

piano, (RING drp-m).

• Versioni con convogliatore a doppio bordo, raggiato e lato

girantepiano, (RING drp-g).

• Versioni e con flusso dell’aria da girante a motore, posizione B

(FGM).
