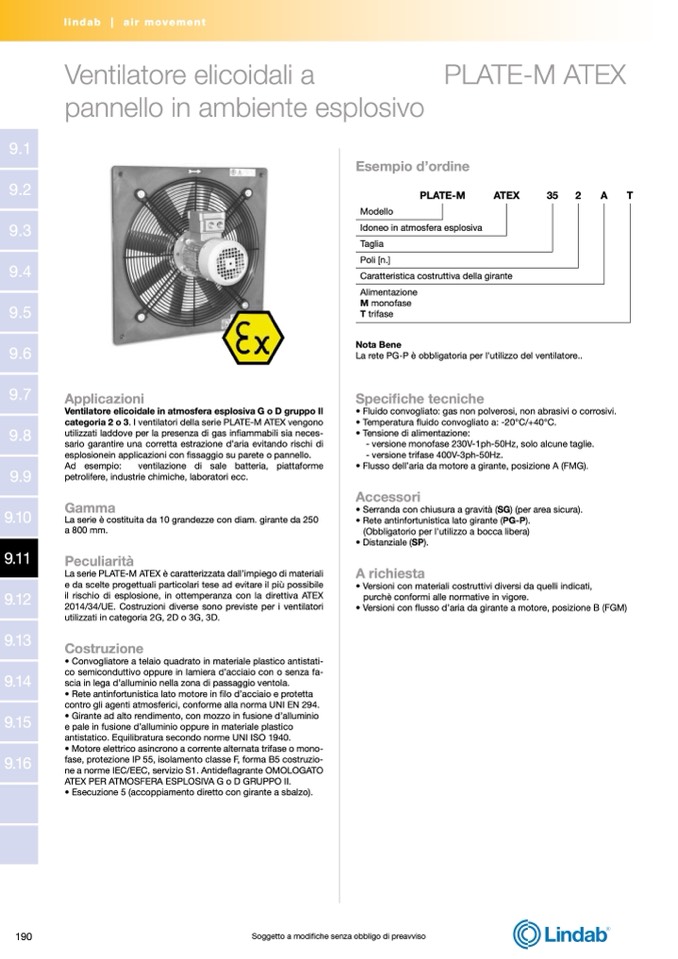

Ventilatore elicoidali a

PLATE-M ATEX

pannello in ambiente esplosivo

Esempio d’ordine

PLATE-M

ATEX

Modello

Idoneo in atmosfera esplosiva

Taglia

Poli [n.]

Caratteristica costruttiva della girante

Alimentazione

M monofase

T trifase

Nota Bene

35

2

A

T

Applicazioni

Ventilatore elicoidale in atmosfera esplosiva G o D gruppo II

categoria 2 o 3. I ventilatori della serie PLATE-M ATEX vengono

utilizzati laddove per la presenza di gas infiammabili sia neces-

sario garantire una corretta estrazione d’aria evitando rischi di

esplosionein applicazioni con fissaggio su parete o pannello.

Ad esempio:

ventilazione di sale batteria, piattaforme

petrolifere, industrie chimiche, laboratori ecc.

Gamma

La serie è costituita da 10 grandezze con diam. girante da 250

a 800 mm.

Peculiarità

La serie PLATE-M ATEX è caratterizzata dall’impiego di materiali

e da scelte progettuali particolari tese ad evitare il più possibile

il rischio di esplosione, in ottemperanza con la direttiva ATEX

2014/34/UE. Costruzioni diverse sono previste per i ventilatori

utilizzati in categoria 2G, 2D o 3G, 3D.

Costruzione

• Convogliatore a telaio quadrato in materiale plastico antistati-

co semiconduttivo oppure in lamiera d’acciaio con o senza fa-

scia in lega d’alluminio nella zona di passaggio ventola.

• Rete antinfortunistica lato motore in filo d’acciaio e protetta

contro gli agenti atmosferici, conforme alla norma UNI EN 294.

• Girante ad alto rendimento, con mozzo in fusione d’alluminio

e pale in fusione d’alluminio oppure in materiale plastico

antistatico. Equilibratura secondo norme UNI ISO 1940.

• Motore elettrico asincrono a corrente alternata trifase o mono-

fase, protezione IP 55, isolamento classe F, forma B5 costruzio-

ne a norme IEC/EEC, servizio S1. Antideflagrante OMOLOGATO

ATEX PER ATMOSFERA ESPLOSIVA G o D GRUPPO II.

• Esecuzione 5 (accoppiamento diretto con girante a sbalzo).

La rete PG-P è obbligatoria per l'utilizzo del ventilatore..

Specifiche tecniche

• Fluido convogliato: gas non polverosi, non abrasivi o corrosivi.

• Temperatura fluido convogliato a: -20°C/+40°C.

• Tensione di alimentazione:

- versione monofase 230V-1ph-50Hz, solo alcune taglie.

- versione trifase 400V-3ph-50Hz.

• Flusso dell’aria da motore a girante, posizione A (FMG).

Accessori

• Serranda con chiusura a gravità (SG) (per area sicura).

• Rete antinfortunistica lato girante (PG-P).

(Obbligatorio per l’utilizzo a bocca libera)

• Distanziale (SP).

A richiesta

• Versioni con materiali costruttivi diversi da quelli indicati,

purchè conformi alle normative in vigore.

• Versioni con flusso d’aria da girante a motore, posizione B (FGM)

190
