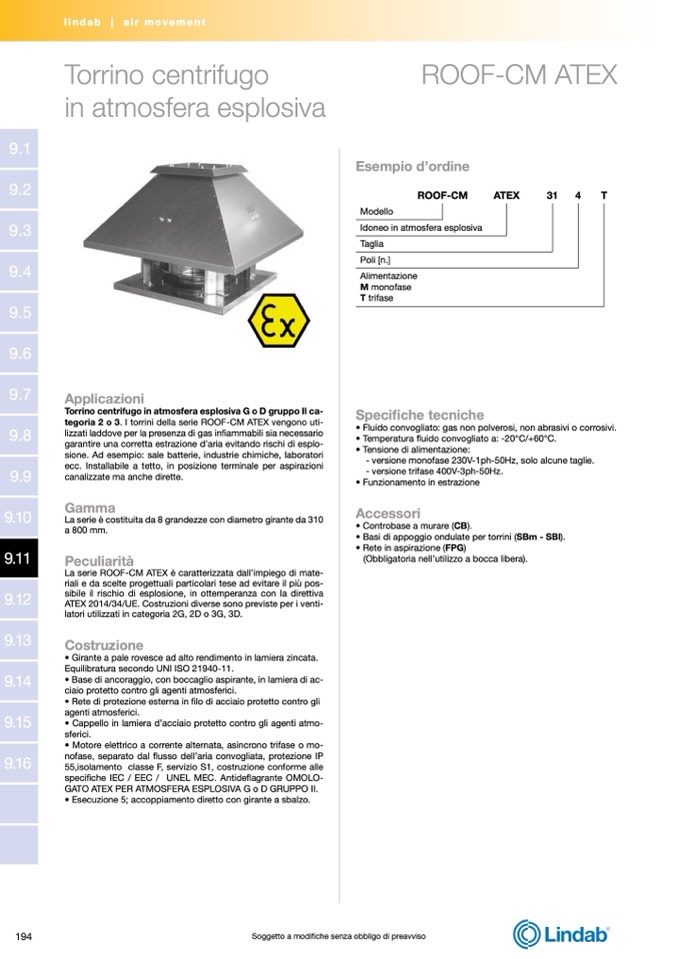

Torrino centrifugo

in atmosfera esplosiva

Applicazioni

Torrino centrifugo in atmosfera esplosiva G o D gruppo II ca-

tegoria 2 o 3. I torrini della serie ROOF-CM ATEX vengono uti-

lizzati laddove per la presenza di gas infiammabili sia necessario

garantire una corretta estrazione d’aria evitando rischi di esplo-

sione. Ad esempio: sale batterie, industrie chimiche, laboratori

ecc. Installabile a tetto, in posizione terminale per aspirazioni

canalizzate ma anche dirette.

Gamma

La serie è costituita da 8 grandezze con diametro girante da 310

a 800 mm.

Peculiarità

La serie ROOF-CM ATEX è caratterizzata dall’impiego di mate-

riali e da scelte progettuali particolari tese ad evitare il più pos-

sibile il rischio di esplosione, in ottemperanza con la direttiva

ATEX 2014/34/UE. Costruzioni diverse sono previste per i venti-

latori utilizzati in categoria 2G, 2D o 3G, 3D.

Costruzione

• Girante a pale rovesce ad alto rendimento in lamiera zincata.

Equilibratura secondo UNI ISO 21940-11.

• Base di ancoraggio, con boccaglio aspirante, in lamiera di ac-

ciaio protetto contro gli agenti atmosferici.

• Rete di protezione esterna in filo di acciaio protetto contro gli

agenti atmosferici.

• Cappello in lamiera d’acciaio protetto contro gli agenti atmo-

sferici.

• Motore elettrico a corrente alternata, asincrono trifase o mo-

nofase, separato dal flusso dell’aria convogliata, protezione IP

55,isolamento classe F, servizio S1, costruzione conforme alle

specifiche IEC / EEC / UNEL MEC. Antideflagrante OMOLO-

GATO ATEX PER ATMOSFERA ESPLOSIVA G o D GRUPPO II.

• Esecuzione 5; accoppiamento diretto con girante a sbalzo.

ROOF-CM ATEX

Esempio d’ordine

ROOF-CM

ATEX

Modello

Idoneo in atmosfera esplosiva

Taglia

Poli [n.]

Alimentazione

M monofase

T trifase

Specifiche tecniche

31

4

T

• Fluido convogliato: gas non polverosi, non abrasivi o corrosivi.

• Temperatura fluido convogliato a: -20°C/+60°C.

• Tensione di alimentazione:

- versione monofase 230V-1ph-50Hz, solo alcune taglie.

- versione trifase 400V-3ph-50Hz.

• Funzionamento in estrazione

Accessori

• Controbase a murare (CB).

• Basi di appoggio ondulate per torrini (SBm - SBl).

• Rete in aspirazione (FPG)

(Obbligatoria nell’utilizzo a bocca libera).
