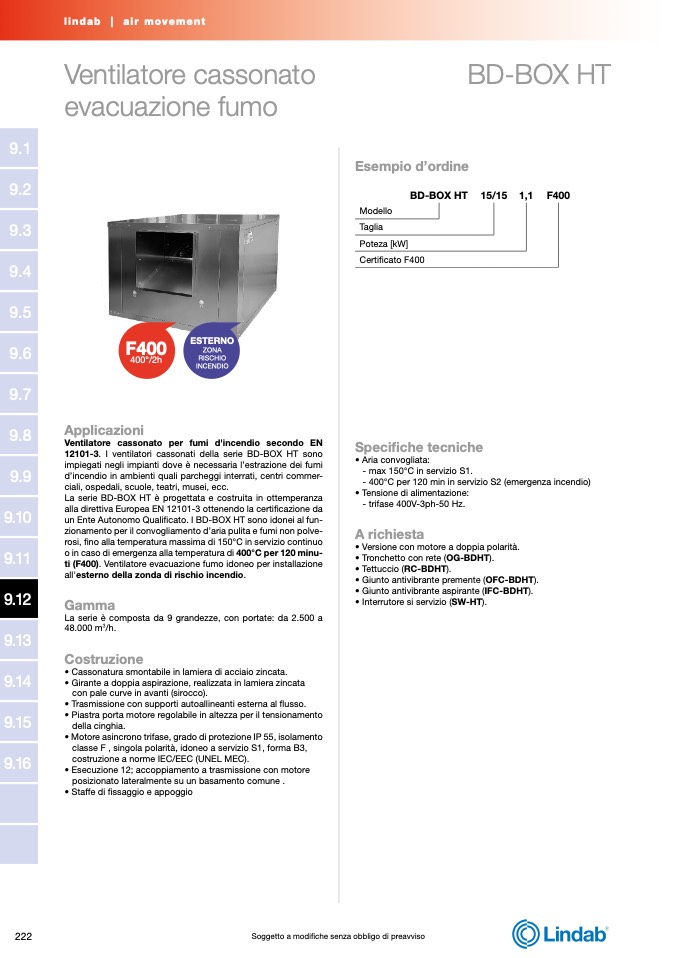

Ventilatore cassonato

evacuazione fumo

ESTERNO

F400

400°/2h

Applicazioni

BD-BOX HT

Ventilatore cassonato per fumi d'incendio secondo EN

12101-3. I ventilatori cassonati della serie BD-BOX HT sono

impiegati negli impianti dove è necessaria l’estrazione dei fumi

d’incendio in ambienti quali parcheggi interrati, centri commer-

ciali, ospedali, scuole, teatri, musei, ecc.

La serie BD-BOX HT è progettata e costruita in ottemperanza

alla direttiva Europea EN 12101-3 ottenendo la certificazione da

un Ente Autonomo Qualificato. I BD-BOX HT sono idonei al fun-

zionamento per il convogliamento d’aria pulita e fumi non polve-

rosi, fino alla temperatura massima di 150°C in servizio continuo

o in caso di emergenza alla temperatura di 400°C per 120 minu-

ti (F400). Ventilatore evacuazione fumo idoneo per installazione

all'esterno della zonda di rischio incendio.

Gamma

La serie è composta da 9 grandezze, con portate: da 2.500 a

48.000 m

3

/h.

Costruzione

• Cassonatura smontabile in lamiera di acciaio zincata.

• Girante a doppia aspirazione, realizzata in lamiera zincata

con pale curve in avanti (sirocco).

• Trasmissione con supporti autoallineanti esterna al flusso.

• Piastra porta motore regolabile in altezza per il tensionamento

della cinghia.

• Motore asincrono trifase, grado di protezione IP 55, isolamento

classe F , singola polarità, idoneo a servizio S1, forma B3,

costruzione a norme IEC/EEC (UNEL MEC).

• Esecuzione 12; accoppiamento a trasmissione con motore

posizionato lateralmente su un basamento comune .

• Staffe di fissaggio e appoggio

Specifiche tecniche

• Aria convogliata:

- max 150°C in servizio S1.

- 400°C per 120 min in servizio S2 (emergenza incendio)

• Tensione di alimentazione:

- trifase 400V-3ph-50 Hz.

A richiesta

• Versione con motore a doppia polarità.

• Tronchetto con rete (OG-BDHT).

• Tettuccio (RC-BDHT).

• Giunto antivibrante premente (OFC-BDHT).

• Giunto antivibrante aspirante (IFC-BDHT).

• Interrutore si servizio (SW-HT).

Esempio d’ordine

BD-BOX HT

Modello

Taglia

Poteza [kW]

Certificato F400

15/15 1,1

F400

ZONA

RISCHIO

INCENDIO

222
