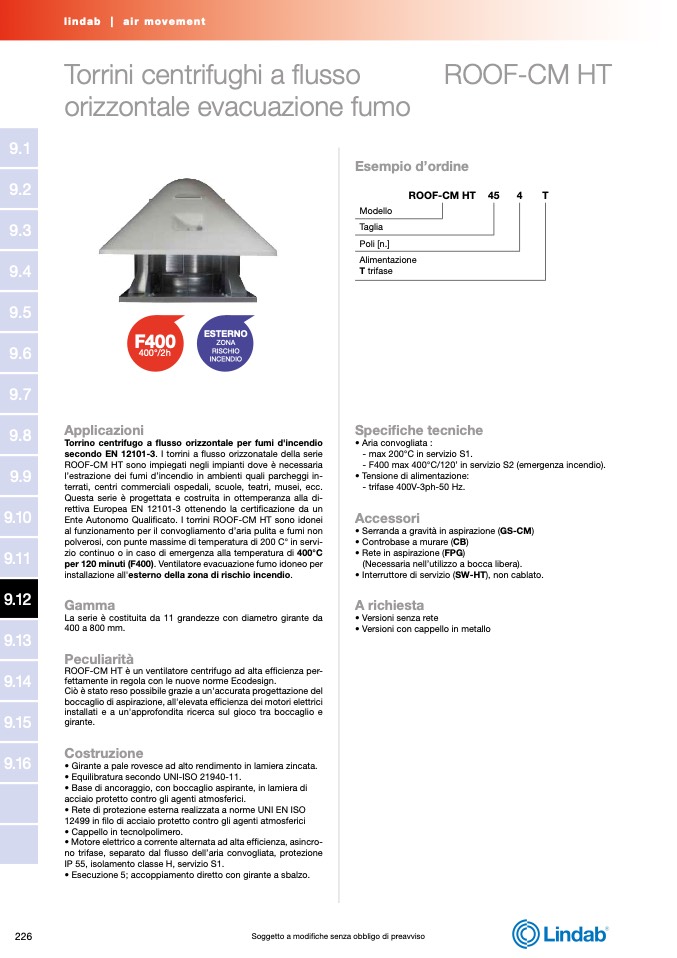

Torrini centrifughi a flusso

ROOF-CM HT

orizzontale evacuazione fumo

Esempio d’ordine

ROOF-CM HT

45

4

T

Modello

Taglia

Poli [n.]

Alimentazione

T trifase

F400

400°/2h

Applicazioni

ESTERNO

ZONA

RISCHIO

INCENDIO

Torrino centrifugo a flusso orizzontale per fumi d'incendio

secondo EN 12101-3. I torrini a flusso orizzonatale della serie

ROOF-CM HT sono impiegati negli impianti dove è necessaria

l’estrazione dei fumi d’incendio in ambienti quali parcheggi in-

terrati, centri commerciali ospedali, scuole, teatri, musei, ecc.

Questa serie è progettata e costruita in ottemperanza alla di-

rettiva Europea EN 12101-3 ottenendo la certificazione da un

Ente Autonomo Qualificato. I torrini ROOF-CM HT sono idonei

al funzionamento per il convogliamento d’aria pulita e fumi non

polverosi, con punte massime di temperatura di 200 C° in servi-

zio continuo o in caso di emergenza alla temperatura di 400°C

per 120 minuti (F400). Ventilatore evacuazione fumo idoneo per

installazione all'esterno della zona di rischio incendio.

Gamma

La serie è costituita da 11 grandezze con diametro girante da

400 a 800 mm.

Peculiarità

ROOF-CM HT è un ventilatore centrifugo ad alta efficienza per-

fettamente in regola con le nuove norme Ecodesign.

Ciò è stato reso possibile grazie a un'accurata progettazione del

boccaglio di aspirazione, all'elevata efficienza dei motori elettrici

installati e a un'approfondita ricerca sul gioco tra boccaglio e

girante.

Costruzione

• Girante a pale rovesce ad alto rendimento in lamiera zincata.

• Equilibratura secondo UNI-ISO 21940-11.

• Base di ancoraggio, con boccaglio aspirante, in lamiera di

acciaio protetto contro gli agenti atmosferici.

• Rete di protezione esterna realizzata a norme UNI EN ISO

12499 in filo di acciaio protetto contro gli agenti atmosferici

• Cappello in tecnolpolimero.

• Motore elettrico a corrente alternata ad alta efficienza, asincro-

no trifase, separato dal flusso dell’aria convogliata, protezione

IP 55, isolamento classe H, servizio S1.

• Esecuzione 5; accoppiamento diretto con girante a sbalzo.

Specifiche tecniche

• Aria convogliata :

- max 200°C in servizio S1.

- F400 max 400°C/120’ in servizio S2 (emergenza incendio).

• Tensione di alimentazione:

- trifase 400V-3ph-50 Hz.

Accessori

• Serranda a gravità in aspirazione (GS-CM)

• Controbase a murare (CB)

• Rete in aspirazione (FPG)

(Necessaria nell’utilizzo a bocca libera).

• Interruttore di servizio (SW-HT), non cablato.

A richiesta

• Versioni senza rete

• Versioni con cappello in metallo
