Modello
Pm
In max
Mot.
Lp
kW
A
H
dB(A)
404 T
0,37
1,1
71
56
454 T
0,75
2,1
80
60
504 T
1,1
2,9
90
62
554 T
1,5
3,5
90
68
604 T
3
6,5
100
74
604
554
504
454
404
Modello
Pm
In max
Mot.
Lp
kW
A
H
dB(A)
456 T
0,55
1,7
80
51
506 T
0,55
1,7
80
53
566 T
0,75
2,6
90
59
636 T
1,1
3,8
90
63
716 T
2,2
5,7
112
68
806 T
3
6,8
132
70
806
716
606
636
506
566
456

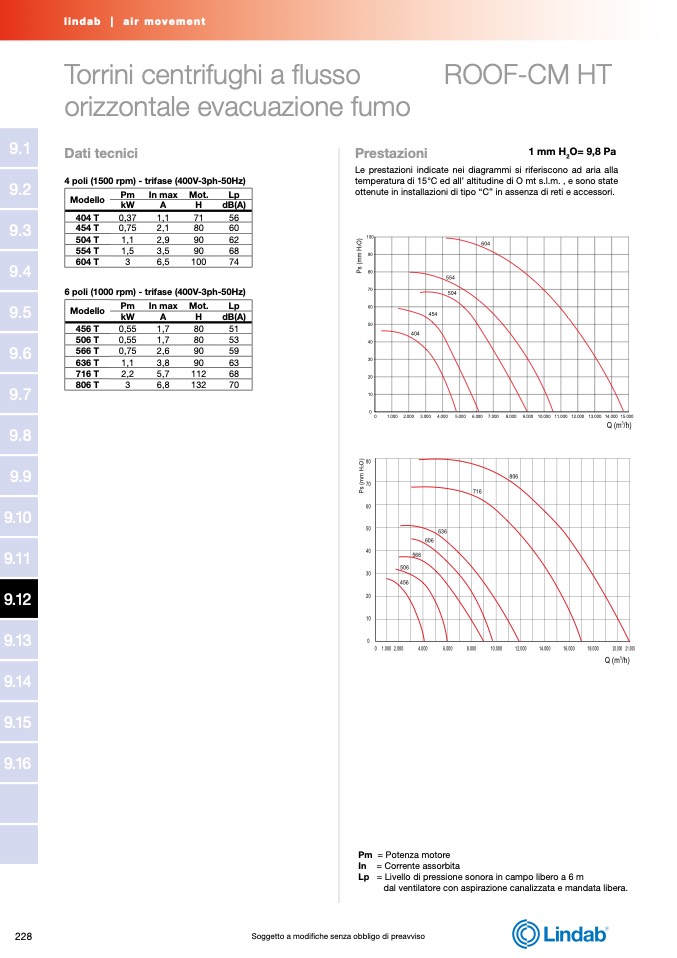

Torrini centrifughi a flusso
ROOF-CM HT
orizzontale evacuazione fumo
Dati tecnici
4 poli (1500 rpm) - trifase (400V-3ph-50Hz)
6 poli (1000 rpm) - trifase (400V-3ph-50Hz)
Prestazioni
1 mm H
2
O= 9,8 Pa
Le prestazioni indicate nei diagrammi si riferiscono ad aria alla
temperatura di 15°C ed all’ altitudine di O mt s.l.m. , e sono state
ottenute in installazioni di tipo “C” in assenza di reti e accessori.
100
90
80
70
60
50
40
30
20
10
0
0
1.000 2.000 3.000 4.000
5.000 6.000 7.000
8.000 9.000 10.000 11.000 12.000 13.000 14.000 15.000
Q (m
3
/h)
80
70
60
50
40
30
20
10
0
0 1.000 2.000
4.000
6.000
8.000
10.000
12.000
14.000
16.000
18.000
20.000 21.500
Q (m
3
/h)
Pm = Potenza motore
In = Corrente assorbita
Lp = Livello di pressione sonora in campo libero a 6 m
dal ventilatore con aspirazione canalizzata e mandata libera.
228
Soggetto a modifiche senza obbligo di preavviso
P
s
(
m
m
H
2
O
)
P
s
(
m
m
H
2
O
)
