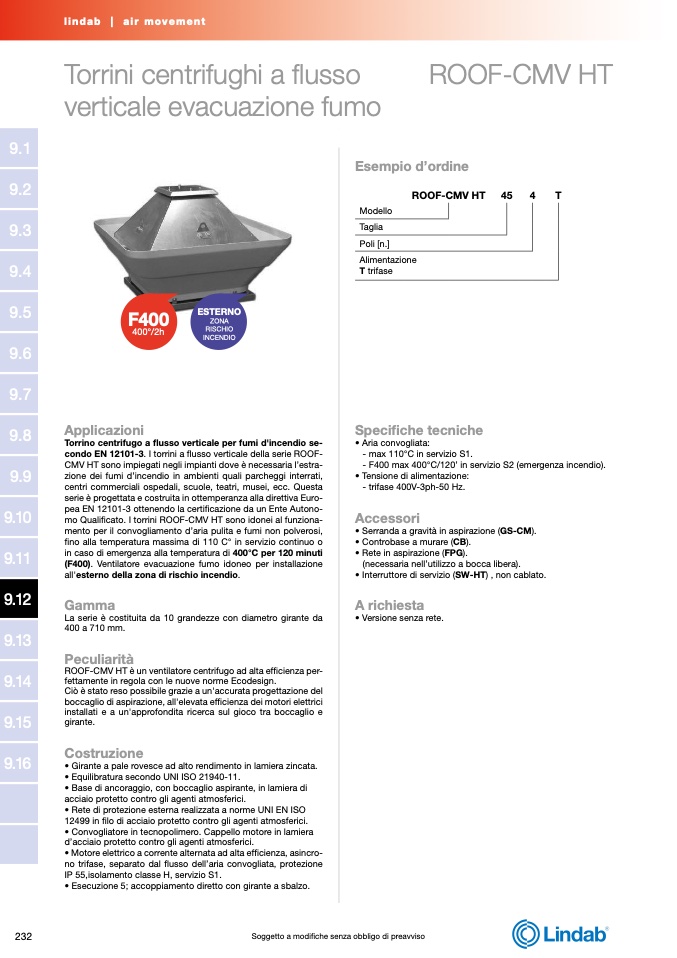

Torrini centrifughi a flusso

ROOF-CMV HT

verticale evacuazione fumo

Esempio d’ordine

ROOF-CMV HT

45

4

T

Modello

Taglia

Poli [n.]

Alimentazione

T trifase

F400

400°/2h

Applicazioni

ESTERNO

ZONA

RISCHIO

INCENDIO

Torrino centrifugo a flusso verticale per fumi d'incendio se-

condo EN 12101-3. I torrini a flusso verticale della serie ROOF-

CMV HT sono impiegati negli impianti dove è necessaria l’estra-

zione dei fumi d’incendio in ambienti quali parcheggi interrati,

centri commerciali ospedali, scuole, teatri, musei, ecc. Questa

serie è progettata e costruita in ottemperanza alla direttiva Euro-

pea EN 12101-3 ottenendo la certificazione da un Ente Autono-

mo Qualificato. I torrini ROOF-CMV HT sono idonei al funziona-

mento per il convogliamento d’aria pulita e fumi non polverosi,

fino alla temperatura massima di 110 C° in servizio continuo o

in caso di emergenza alla temperatura di 400°C per 120 minuti

(F400). Ventilatore evacuazione fumo idoneo per installazione

all'esterno della zona di rischio incendio.

Gamma

La serie è costituita da 10 grandezze con diametro girante da

400 a 710 mm.

Peculiarità

ROOF-CMV HT è un ventilatore centrifugo ad alta efficienza per-

fettamente in regola con le nuove norme Ecodesign.

Ciò è stato reso possibile grazie a un'accurata progettazione del

boccaglio di aspirazione, all'elevata efficienza dei motori elettrici

installati e a un'approfondita ricerca sul gioco tra boccaglio e

girante.

Costruzione

• Girante a pale rovesce ad alto rendimento in lamiera zincata.

• Equilibratura secondo UNI ISO 21940-11.

• Base di ancoraggio, con boccaglio aspirante, in lamiera di

acciaio protetto contro gli agenti atmosferici.

• Rete di protezione esterna realizzata a norme UNI EN ISO

12499 in filo di acciaio protetto contro gli agenti atmosferici.

• Convogliatore in tecnopolimero. Cappello motore in lamiera

d’acciaio protetto contro gli agenti atmosferici.

• Motore elettrico a corrente alternata ad alta efficienza, asincro-

no trifase, separato dal flusso dell’aria convogliata, protezione

IP 55,isolamento classe H, servizio S1.

• Esecuzione 5; accoppiamento diretto con girante a sbalzo.

• Aria convogliata:

- max 110°C in servizio S1.

- F400 max 400°C/120’ in servizio S2 (emergenza incendio).

• Tensione di alimentazione:

- trifase 400V-3ph-50 Hz.

Accessori

• Serranda a gravità in aspirazione (GS-CM).

• Controbase a murare (CB).

• Rete in aspirazione (FPG).

(necessaria nell’utilizzo a bocca libera).

• Interruttore di servizio (SW-HT) , non cablato.

A richiesta

• Versione senza rete.

Specifiche tecniche

232
