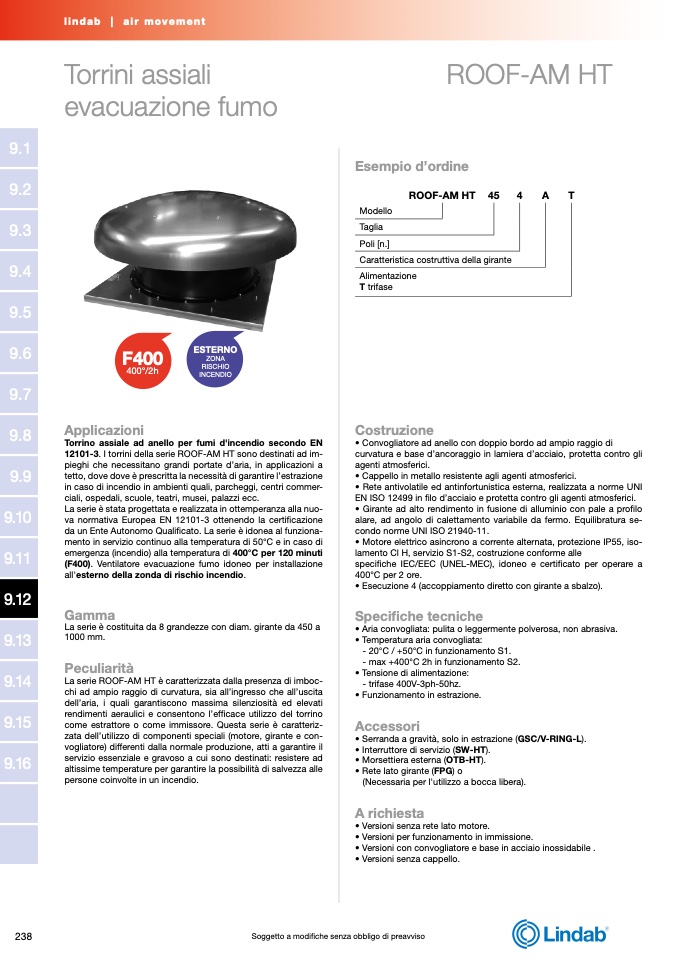

Torrini assiali

evacuazione fumo

ROOF-AM HT

Esempio d’ordine

ROOF-AM HT

45

4

A

T

F400

400°/2h

Applicazioni

ESTERNO

ZONA

RISCHIO

INCENDIO

Modello

Taglia

Poli [n.]

Caratteristica costruttiva della girante

Alimentazione

T trifase

Costruzione

Torrino assiale ad anello per fumi d'incendio secondo EN

12101-3. I torrini della serie ROOF-AM HT sono destinati ad im-

pieghi che necessitano grandi portate d’aria, in applicazioni a

tetto, dove dove è prescritta la necessità di garantire l’estrazione

in caso di incendio in ambienti quali, parcheggi, centri commer-

ciali, ospedali, scuole, teatri, musei, palazzi ecc.

La serie è stata progettata e realizzata in ottemperanza alla nuo-

va normativa Europea EN 12101-3 ottenendo la certi

ficazione

da un Ente Autonomo Qualificato. La serie è idonea al funziona-

mento in servizio continuo alla temperatura di 50°C e in caso di

emergenza (incendio) alla temperatura di 400°C per 120 minuti

(F400). Ventilatore evacuazione fumo idoneo per installazione

all'esterno della zonda di rischio incendio.

Gamma

La serie è costituita da 8 grandezze con diam. girante da 450 a

1000 mm.

Peculiarità

La serie ROOF-AM HT è caratterizzata dalla presenza di imboc-

chi ad ampio raggio di curvatura, sia all’ingresso che all’uscita

dell’aria, i quali garantiscono massima silenziosità ed elevati

rendimenti aeraulici e consentono l’efficace utilizzo del torrino

come estrattore o come immissore. Questa serie è caratteriz-

zata dell’utilizzo di componenti speciali (motore, girante e con-

vogliatore) differenti dalla normale produzione, atti a garantire il

servizio essenziale e gravoso a cui sono destinati: resistere ad

altissime temperature per garantire la possibilità di salvezza alle

persone coinvolte in un incendio.

• Convogliatore ad anello con doppio bordo ad ampio raggio di

curvatura e base d’ancoraggio in lamiera d’acciaio, protetta contro gli

agenti atmosferici.

• Cappello in metallo resistente agli agenti atmosferici.

• Rete antivolatile ed antinfortunistica esterna, realizzata a norme UNI

EN ISO 12499 in filo d’acciaio e protetta contro gli agenti atmosferici.

• Girante ad alto rendimento in fusione di alluminio con pale a profilo

alare, ad angolo di calettamento variabile da fermo. Equilibratura se-

condo norme UNI ISO 21940-11.

• Motore elettrico asincrono a corrente alternata, protezione IP55, iso-

lamento Cl H, servizio S1-S2, costruzione conforme alle

specifiche IEC/EEC (UNEL-MEC), idoneo e certificato per operare a

400°C per 2 ore.

• Esecuzione 4 (accoppiamento diretto con girante a sbalzo).

Specifiche tecniche

• Aria convogliata: pulita o leggermente polverosa, non abrasiva.

• Temperatura aria convogliata:

- 20°C / +50°C in funzionamento S1.

- max +400°C 2h in funzionamento S2.

• Tensione di alimentazione:

- trifase 400V-3ph-50hz.

• Funzionamento in estrazione.

Accessori

• Serranda a gravità, solo in estrazione (GSC/V-RING-L).

• Interruttore di servizio (SW-HT).

• Morsettiera esterna (OTB-HT).

• Rete lato girante (FPG) o

(Necessaria per l'utilizzo a bocca libera).

A richiesta

• Versioni senza rete lato motore.

• Versioni per funzionamento in immissione.

• Versioni con convogliatore e base in acciaio inossidabile .

• Versioni senza cappello.
