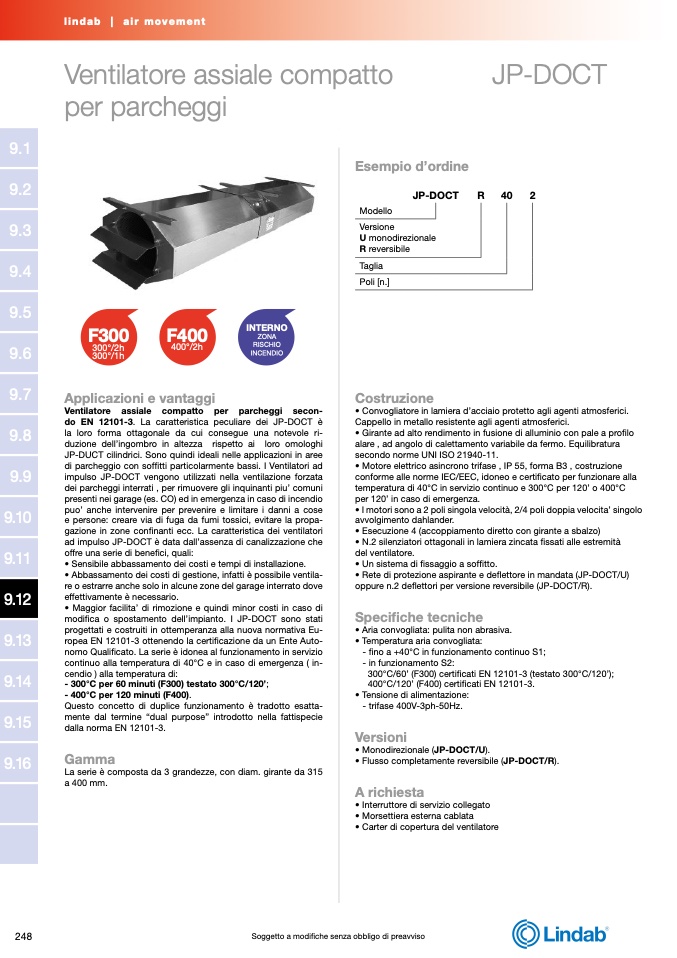

Ventilatore assiale compatto

per parcheggi

JP-DOCT

R

40

2

F300

F400

INTERNO

ZONA

RISCHIO

INCENDIO

Esempio d’ordine

JP-DOCT

Modello

Versione

U monodirezionale

R reversibile

Taglia

Poli [n.]

Costruzione

300°/2h

300°/1h

400°/2h

Applicazioni e vantaggi

Ventilatore assiale compatto per parcheggi secon-

do EN 12101-3. La caratteristica peculiare dei JP-DOCT è

la loro forma ottagonale da cui consegue una notevole ri-

duzione dell’ingombro in altezza rispetto ai loro omologhi

JP-DUCT cilindrici. Sono quindi ideali nelle applicazioni in aree

di parcheggio con soffitti particolarmente bassi. I Ventilatori ad

impulso JP-DOCT vengono utilizzati nella ventilazione forzata

dei parcheggi interrati , per rimuovere gli inquinanti piu’ comuni

presenti nei garage (es. CO) ed in emergenza in caso di incendio

puo’ anche intervenire per prevenire e limitare i danni a cose

e persone: creare via di fuga da fumi tossici, evitare la propa-

gazione in zone confinanti ecc. La caratteristica dei ventilatori

ad impulso JP-DOCT è data dall’assenza di canalizzazione che

offre una serie di benefici, quali:

• Sensibile abbassamento dei costi e tempi di installazione.

• Abbassamento dei costi di gestione, infatti è possibile ventila-

re o estrarre anche solo in alcune zone del garage interrato dove

effettivamente è necessario.

• Maggior facilita’ di rimozione e quindi minor costi in caso di

modifica o spostamento dell’impianto. I JP-DOCT sono stati

progettati e costruiti in ottemperanza alla nuova normativa Eu-

ropea EN 12101-3 ottenendo la certificazione da un Ente Auto-

nomo Qualificato. La serie è idonea al funzionamento in servizio

continuo alla temperatura di 40°C e in caso di emergenza ( in-

cendio ) alla temperatura di:

- 300°C per 60 minuti (F300) testato 300°C/120’;

- 400°C per 120 minuti (F400).

Questo concetto di duplice funzionamento

è tradotto esatta-

mente dal termine “dual purpose” introdotto nella fattispecie

dalla norma EN 12101-3.

Gamma

La serie è composta da 3 grandezze, con diam. girante da 315

a 400 mm.

• Convogliatore in lamiera d’acciaio protetto agli agenti atmosferici.

Cappello in metallo resistente agli agenti atmosferici.

• Girante ad alto rendimento in fusione di alluminio con pale a profilo

alare , ad angolo di calettamento variabile da fermo. Equilibratura

secondo norme UNI ISO 21940-11.

• Motore elettrico asincrono trifase , IP 55, forma B3 , costruzione

conforme alle norme IEC/EEC, idoneo e certificato per funzionare alla

temperatura di 40°C in servizio continuo e 300°C per 120’ o 400°C

per 120’ in caso di emergenza.

• I motori sono a 2 poli singola velocità, 2/4 poli doppia velocita’ singolo

avvolgimento dahlander.

• Esecuzione 4 (accoppiamento diretto con girante a sbalzo)

• N.2 silenziatori ottagonali in lamiera zincata fissati alle estremità

del ventilatore.

• Un sistema di fissaggio a soffitto.

• Rete di protezione aspirante e deflettore in mandata (JP-DOCT/U)

oppure n.2 deflettori per versione reversibile (JP-DOCT/R).

Specifiche tecniche

• Aria convogliata: pulita non abrasiva.

• Temperatura aria convogliata:

- fino a +40°C in funzionamento continuo S1;

- in funzionamento S2:

300°C/60’ (F300) certificati EN 12101-3 (testato 300°C/120’);

400°C/120’ (F400) certificati EN 12101-3.

• Tensione di alimentazione:

- trifase 400V-3ph-50Hz.

Versioni

• Monodirezionale (JP-DOCT/U).

• Flusso completamente reversibile (JP-DOCT/R).

A richiesta

• Interruttore di servizio collegato

• Morsettiera esterna cablata

• Carter di copertura del ventilatore
