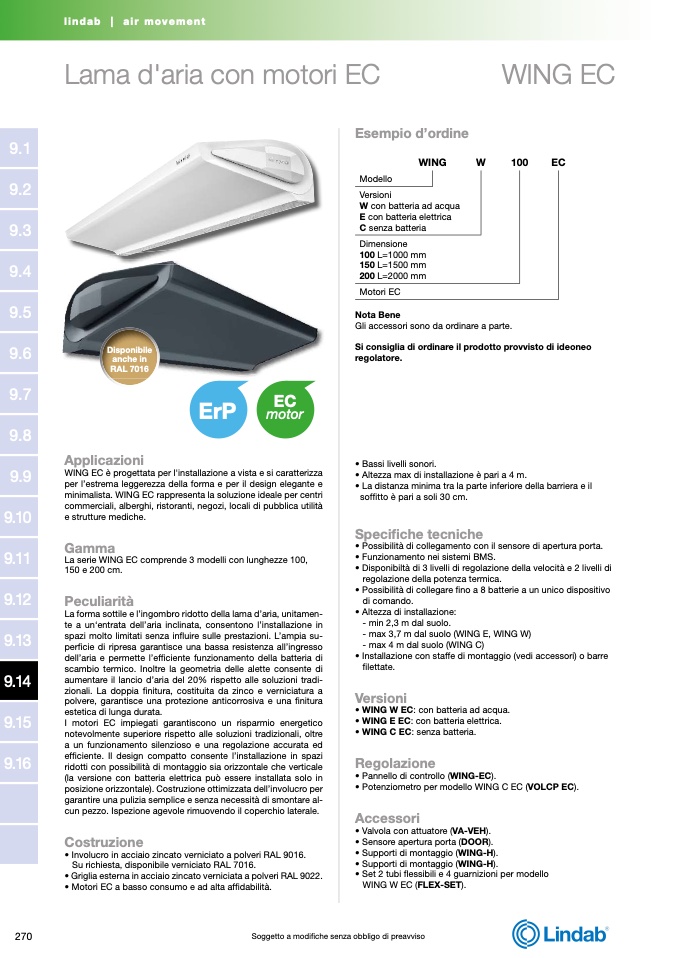

Lama d'aria con motori EC

WING EC

Esempio d’ordine

WING

W

Modello

Versioni

W con batteria ad acqua

E con batteria elettrica

C senza batteria

Dimensione

100 L=1000 mm

150 L=1500 mm

200 L=2000 mm

Motori EC

Nota Bene

100

EC

Disponibile

anche in

RAL 7016

Applicazioni

EC

ErP

motor

Gli accessori sono da ordinare a parte.

Si consiglia di ordinare il prodotto provvisto di ideoneo

regolatore.

• Bassi livelli sonori.

• Altezza max di installazione è pari a 4 m.

• La distanza minima tra la parte inferiore della barriera e il

soffitto è pari a soli 30 cm.

Specifiche tecniche

• Possibilità di collegamento con il sensore di apertura porta.

• Funzionamento nei sistemi BMS.

• Disponibiltà di 3 livelli di regolazione della velocità e 2 livelli di

regolazione della potenza termica.

• Possibilità di collegare fino a 8 batterie a un unico dispositivo

di comando.

• Altezza di installazione:

- min 2,3 m dal suolo.

- max 3,7 m dal suolo (WING E, WING W)

- max 4 m dal suolo (WING C)

• Installazione con staffe di montaggio (vedi accessori) o barre

filettate.

Versioni

• WING W EC: con batteria ad acqua.

• WING E EC: con batteria elettrica.

• WING C EC: senza batteria.

Regolazione

• Pannello di controllo (WING-EC).

• Potenziometro per modello WING C EC (VOLCP EC).

Accessori

• Valvola con attuatore (VA-VEH).

• Sensore apertura porta (DOOR).

• Supporti di montaggio (WING-H).

• Supporti di montaggio (WING-H).

• Set 2 tubi flessibili e 4 guarnizioni per modello

WING W EC (FLEX-SET).

WING EC è progettata per l'installazione a vista e si caratterizza

per l’estrema leggerezza della forma e per il design elegante e

minimalista. WING EC rappresenta la soluzione ideale per centri

commerciali, alberghi, ristoranti, negozi, locali di pubblica utilità

e strutture mediche.

Gamma

La serie WING EC comprende 3 modelli con lunghezze 100,

150 e 200 cm.

Peculiarità

La forma sottile e l’ingombro ridotto della lama d’aria, unitamen-

te a un‘entrata dell’aria inclinata, consentono l’installazione in

spazi molto limitati senza influire sulle prestazioni. L’ampia su-

perficie di ripresa garantisce una bassa resistenza all’ingresso

dell’aria e permette l’efficiente funzionamento della batteria di

scambio termico. Inoltre la geometria delle alette consente di

aumentare il lancio d’aria del 20% rispetto alle soluzioni tradi-

zionali. La doppia finitura, costituita da zinco e verniciatura a

polvere, garantisce una protezione anticorrosiva e una finitura

estetica di lunga durata.

I motori EC impiegati garantiscono un risparmio energetico

notevolmente superiore rispetto alle soluzioni tradizionali, oltre

a un funzionamento silenzioso e una regolazione accurata ed

efficiente. Il design compatto consente l’installazione in spazi

ridotti con possibilità di montaggio sia orizzontale che verticale

(la versione con batteria elettrica può essere installata solo in

posizione orizzontale). Costruzione ottimizzata dell’involucro per

garantire una pulizia semplice e senza necessità di smontare al-

cun pezzo. Ispezione agevole rimuovendo il coperchio laterale.

Costruzione

• Involucro in acciaio zincato verniciato a polveri RAL 9016.

Su richiesta, disponibile verniciato RAL 7016.

• Griglia esterna in acciaio zincato verniciata a polveri RAL 9022.

• Motori EC a basso consumo e ad alta affidabilità.

270

Soggetto a modifiche senza obbligo di preavviso
