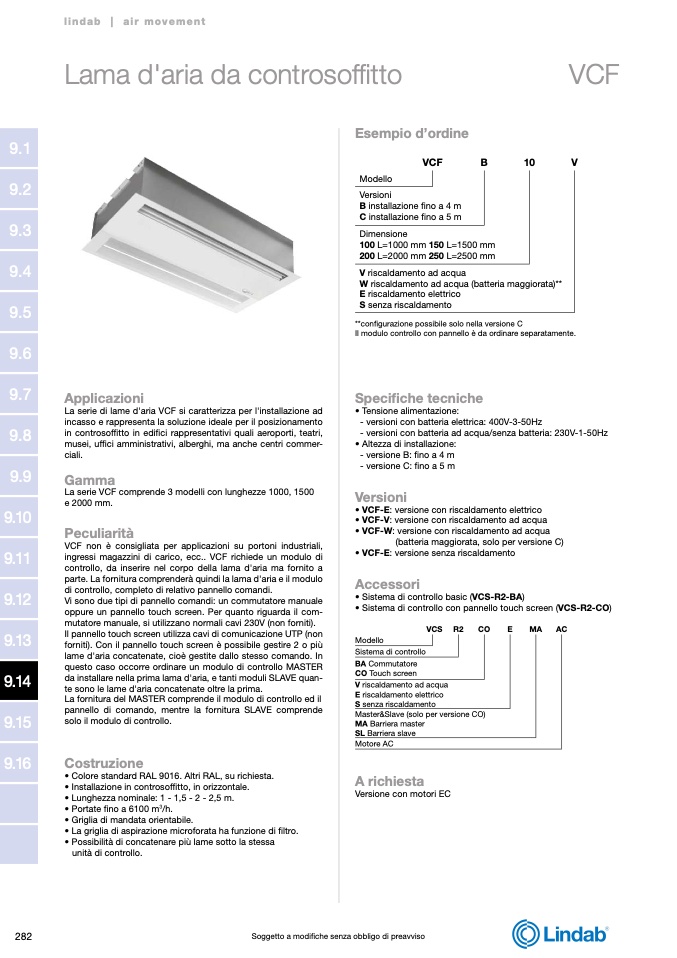

lindab | air movement

Lama d'aria da controsoffitto

VCF

Applicazioni

La serie di lame d'aria VCF si caratterizza per l'installazione ad

incasso e rappresenta la soluzione ideale per il posizionamento

in controsoffitto in edifici rappresentativi quali aeroporti, teatri,

musei, uffici amministrativi, alberghi, ma anche centri commer-

ciali.

Gamma

La serie VCF comprende 3 modelli con lunghezze 1000, 1500

e 2000 mm.

Peculiarità

VCF non è consigliata per applicazioni su portoni industriali,

ingressi magazzini di carico, ecc.. VCF richiede un modulo di

controllo, da inserire nel corpo della lama d'aria ma fornito a

parte. La fornitura comprenderà quindi la lama d'aria e il modulo

di controllo, completo di relativo pannello comandi.

Vi sono due tipi di pannello comandi: un commutatore manuale

oppure un pannello touch screen. Per quanto riguarda il com-

mutatore manuale, si utilizzano normali cavi 230V (non forniti).

Il pannello touch screen utilizza cavi di comunicazione UTP (non

forniti). Con il pannello touch screen è possibile gestire 2 o più

lame d'aria concatenate, cioè gestite dallo stesso comando. In

questo caso occorre ordinare un modulo di controllo MASTER

da installare nella prima lama d'aria, e tanti moduli SLAVE quan-

te sono le lame d'aria concatenate oltre la prima.

La fornitura del MASTER comprende il modulo di controllo ed il

pannello di comando, mentre la fornitura SLAVE comprende

solo il modulo di controllo.

Costruzione

• Colore standard RAL 9016. Altri RAL, su richiesta.

• Installazione in controsoffitto, in orizzontale.

• Lunghezza nominale: 1 - 1,5 - 2 - 2,5 m.

• Portate fino a 6100 m

3

/h.

• Griglia di mandata orientabile.

• La griglia di aspirazione microforata ha funzione di filtro.

• Possibilità di concatenare più lame sotto la stessa

unità di controllo.

Esempio d’ordine

VCF

B

10

V

Modello

Versioni

B installazione fino a 4 m

C installazione fino a 5 m

Dimensione

100 L=1000 mm 150 L=1500 mm

200 L=2000 mm 250 L=2500 mm

V riscaldamento ad acqua

W riscaldamento ad acqua (batteria maggiorata)**

E riscaldamento elettrico

S senza riscaldamento

**configurazione possibile solo nella versione C

Il modulo controllo con pannello è da ordinare separatamente.

Specifiche tecniche

• Tensione alimentazione:

- versioni con batteria elettrica: 400V-3-50Hz

- versioni con batteria ad acqua/senza batteria: 230V-1-50Hz

• Altezza di installazione:

- versione B: fino a 4 m

- versione C: fino a 5 m

Versioni

• VCF-E: versione con riscaldamento elettrico

• VCF-V: versione con riscaldamento ad acqua

• VCF-W: versione con riscaldamento ad acqua

(batteria maggiorata, solo per versione C)

• VCF-E: versione senza riscaldamento

Accessori

• Sistema di controllo basic (VCS-R2-BA)

• Sistema di controllo con pannello touch screen (VCS-R2-CO)

VCS

R2

CO

E

MA

AC

Modello

Sistema di controllo

BA Commutatore

CO Touch screen

V riscaldamento ad acqua

E riscaldamento elettrico

S senza riscaldamento

Master&Slave (solo per versione CO)

MA Barriera master

SL Barriera slave

Motore AC

A richiesta

Versione con motori EC

282

Soggetto a modifiche senza obbligo di preavviso
