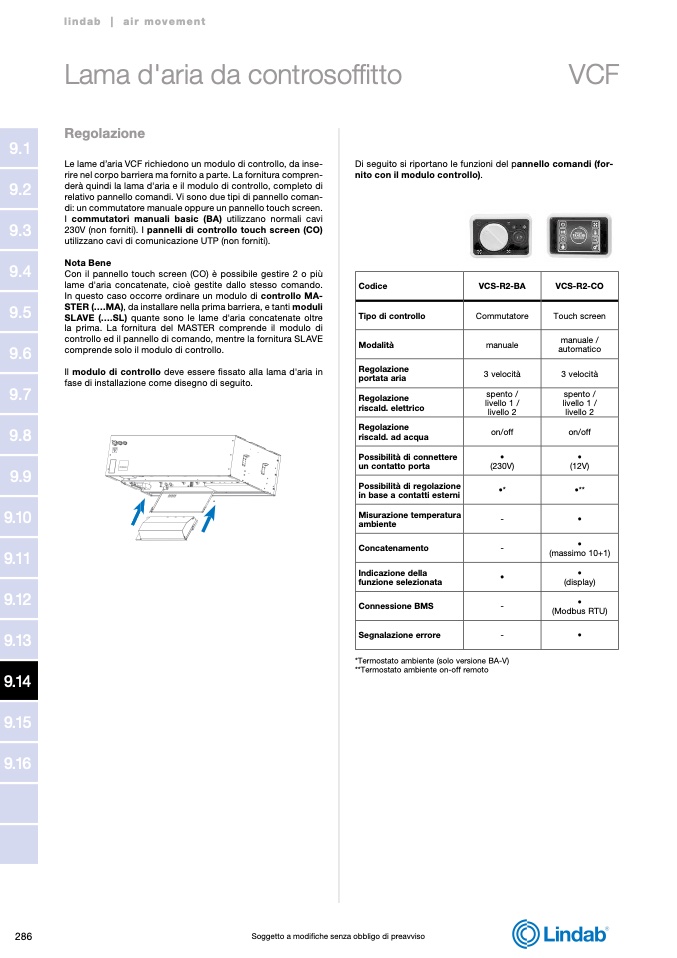

Regolazione
Le lame d’aria VCF richiedono un modulo di controllo, da inse-
rire nel corpo barriera ma fornito a parte. La fornitura compren-
derà quindi la lama d'aria e il modulo di controllo, completo di
relativo pannello comandi. Vi sono due tipi di pannello coman-
di: un commutatore manuale oppure un pannello touch screen.
I commutatori manuali basic (BA) utilizzano normali cavi
230V (non forniti). I pannelli di controllo touch screen (CO)
utilizzano cavi di comunicazione UTP (non forniti).
Nota Bene
Di seguito si riportano le funzioni del pannello comandi (for-
nito con il modulo controllo).
9.5
9.6
9.7
9.8
9.9
lindab | air movement
Lama d'aria da controsoffitto
VCF
9.4
Con il pannello touch screen (CO) è possibile gestire 2 o più
lame d'aria concatenate, cioè gestite dallo stesso comando.
In questo caso occorre ordinare un modulo di controllo MA-
STER (....MA), da installare nella prima barriera, e tanti moduli
SLAVE (....SL) quante sono le lame d'aria concatenate oltre
la prima. La fornitura del MASTER comprende il modulo di
controllo ed il pannello di comando, mentre la fornitura SLAVE
comprende solo il modulo di controllo.
Il modulo di controllo deve essere fissato alla lama d'aria in
fase di installazione come disegno di seguito.
9.10
9.11
9.12
9.13
9.14
9.15
9.16
Codice
Tipo di controllo
Modalità
Regolazione
portata aria
Regolazione
riscald. elettrico
Regolazione
riscald. ad acqua
Possibilità di connettere
un contatto porta
Possibilità di regolazione
in base a contatti esterni
Misurazione temperatura
ambiente
VCS-R2-BA
Commutatore
manuale
3 velocità
spento /
livello 1 /
livello 2
on/off
•
(230V)
•*
-
VCS-R2-CO
Touch screen
manuale /
automatico
3 velocità
spento /
livello 1 /
livello 2
on/off
•
(12V)
•**
•
•
(massimo 10+1)
•
(display)
•
(Modbus RTU)
•
286
Soggetto a modifiche senza obbligo di preavviso
Concatenamento
-
Indicazione della
funzione selezionata
Connessione BMS
Segnalazione errore
•
-
-
*Termostato ambiente (solo versione BA-V)
**Termostato ambiente on-off remoto
