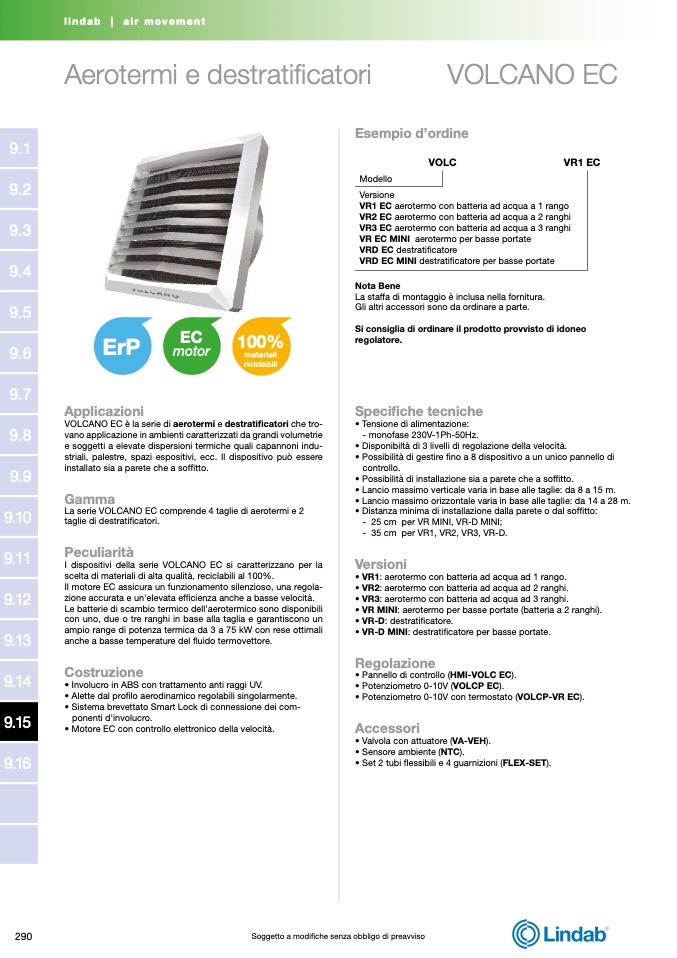

Aerotermi e destratificatori

VOLCANO EC

EC

ErP

motor

Applicazioni

100%

materiali

riciclabili

Esempio d’ordine

VOLC

VR1 EC

Modello

Versione

VR1 EC aerotermo con batteria ad acqua a 1 rango

VR2 EC aerotermo con batteria ad acqua a 2 ranghi

VR3 EC aerotermo con batteria ad acqua a 3 ranghi

VR EC MINI aerotermo per basse portate

VRD EC destratificatore

VRD EC MINI destratificatore per basse portate

Nota Bene

La staffa di montaggio è inclusa nella fornitura.

Gli altri accessori sono da ordinare a parte.

Si consiglia di ordinare il prodotto provvisto di idoneo

regolatore.

Specifiche tecniche

• Tensione di alimentazione:

- monofase 230V-1Ph-50Hz.

• Disponibiltà di 3 livelli di regolazione della velocità.

• Possibilità di gestire fino a 8 dispositivo a un unico pannello di

controllo.

• Possibilità di installazione sia a parete che a soffitto.

• Lancio massimo verticale varia in base alle taglie: da 8 a 15 m.

• Lancio massimo orizzontale varia in base alle taglie: da 14 a 28 m.

• Distanza minima di installazione dalla parete o dal soffitto:

- 25 cm per VR MINI, VR-D MINI;

- 35 cm per VR1, VR2, VR3, VR-D.

Versioni

• VR1: aerotermo con batteria ad acqua ad 1 rango.

• VR2: aerotermo con batteria ad acqua ad 2 ranghi.

• VR3: aerotermo con batteria ad acqua ad 3 ranghi.

• VR MINI: aerotermo per basse portate (batteria a 2 ranghi).

• VR-D: destratificatore.

• VR-D MINI: destratificatore per basse portate.

Regolazione

• Pannello di controllo (HMI-VOLC EC).

• Potenziometro 0-10V (VOLCP EC).

• Potenziometro 0-10V con termostato (VOLCP-VR EC).

Accessori

• Valvola con attuatore (VA-VEH).

• Sensore ambiente (NTC).

• Set 2 tubi flessibili e 4 guarnizioni (FLEX-SET).

VOLCANO EC è la serie di aerotermi e destrati

ficatori che tro-

vano applicazione in ambienti caratterizzati da grandi volumetrie

e soggetti a elevate dispersioni termiche quali capannoni indu-

striali, palestre, spazi espositivi, ecc. Il dispositivo può essere

installato sia a parete che a soffitto.

Gamma

La serie VOLCANO EC comprende 4 taglie di aerotermi e 2

taglie di destratificatori.

Peculiarità

I dispositivi della serie VOLCANO EC si caratterizzano per la

scelta di materiali di alta qualità, reciclabili al 100%.

Il motore EC assicura un funzionamento silenzioso, una regola-

zione accurata e un'elevata efficienza anche a basse velocità.

Le batterie di scambio termico dell'aerotermico sono disponibili

con uno, due o tre ranghi in base alla taglia e garantiscono un

ampio range di potenza termica da 3 a 75 kW con rese ottimali

anche a basse temperature del fluido termovettore.

Costruzione

• Involucro in ABS con trattamento anti raggi UV.

• Alette dal profilo aerodinamico regolabili singolarmente.

• Sistema brevettato Smart Lock di connessione dei com-

ponenti d'involucro.

• Motore EC con controllo elettronico della velocità.

290

Soggetto a modifiche senza obbligo di preavviso
