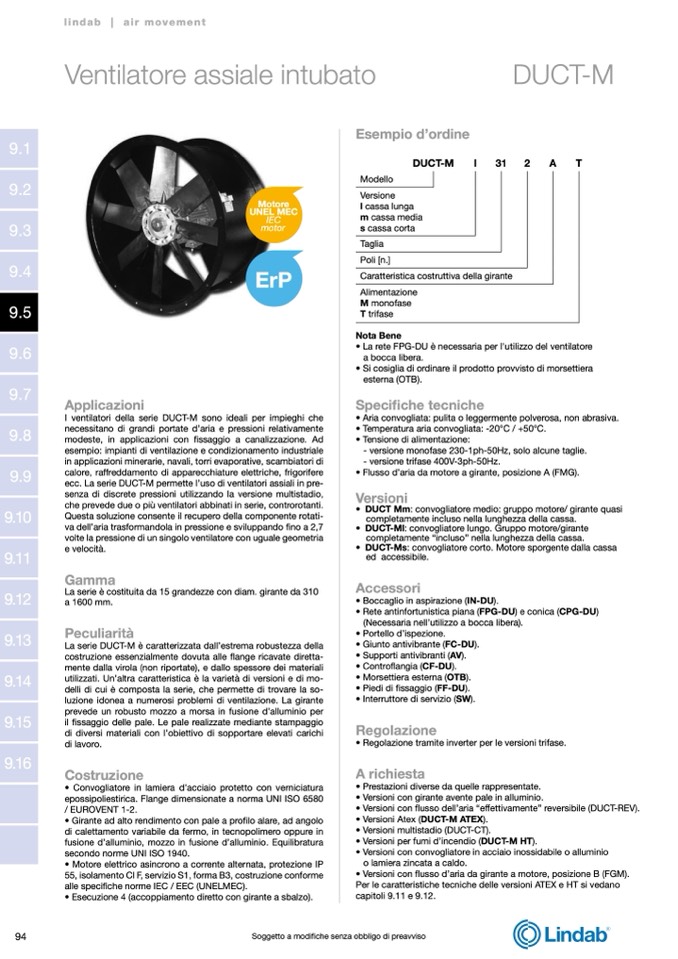

lindab | air movement

Ventilatore assiale intubato

DUCT-M

Motore

UNEL MEC

IEC

motor

ErP

Esempio d’ordine

DUCT-M

l

31

2

A

T

Modello

Versione

l cassa lunga

m cassa media

s cassa corta

Taglia

Poli [n.]

Caratteristica costruttiva della girante

Alimentazione

M monofase

T trifase

Nota Bene

• La rete FPG-DU è necessaria per l'utilizzo del ventilatore

a bocca libera.

• Si cosiglia di ordinare il prodotto provvisto di morsettiera

esterna (OTB).

Specifiche tecniche

• Aria convogliata: pulita o leggermente polverosa, non abrasiva.

• Temperatura aria convogliata: -20°C / +50°C.

• Tensione di alimentazione:

- versione monofase 230-1ph-50Hz, solo alcune taglie.

- versione trifase 400V-3ph-50Hz.

• Flusso d’aria da motore a girante, posizione A (FMG).

Versioni

• DUCT Mm: convogliatore medio: gruppo motore/ girante quasi

completamente incluso nella lunghezza della cassa.

• DUCT-Ml: convogliatore lungo. Gruppo motore/girante

completamente “incluso” nella lunghezza della cassa.

• DUCT-Ms: convogliatore corto. Motore sporgente dalla cassa

ed accessibile.

Accessori

• Boccaglio in aspirazione (IN-DU).

• Rete antinfortunistica piana (FPG-DU) e conica (CPG-DU)

(Necessaria nell’utilizzo a bocca libera).

• Portello d’ispezione.

• Giunto antivibrante (FC-DU).

• Supporti antivibranti (AV).

• Controflangia (CF-DU).

• Morsettiera esterna (OTB).

• Piedi di fissaggio (FF-DU).

• Interruttore di servizio (SW).

Regolazione

• Regolazione tramite inverter per le versioni trifase.

A richiesta

• Prestazioni diverse da quelle rappresentate.

• Versioni con girante avente pale in alluminio.

• Versioni con flusso dell’aria “effettivamente” reversibile (DUCT-REV).

• Versioni Atex (DUCT-M ATEX).

• Versioni multistadio (DUCT-CT).

• Versioni per fumi d’incendio (DUCT-M HT).

• Versioni con convogliatore in acciaio inossidabile o alluminio

o lamiera zincata a caldo.

• Versioni con flusso d’aria da girante a motore, posizione B (FGM).

Per le caratteristiche tecniche delle versioni ATEX e HT si vedano

capitoli 9.11 e 9.12.

Applicazioni

I ventilatori della serie DUCT-M sono ideali per impieghi che

necessitano di grandi portate d’aria e pressioni relativamente

modeste, in applicazioni con fissaggio a canalizzazione. Ad

esempio: impianti di ventilazione e condizionamento industriale

in applicazioni minerarie, navali, torri evaporative, scambiatori di

calore, raffreddamento di apparecchiature elettriche, frigorifere

ecc. La serie DUCT-M permette l’uso di ventilatori assiali in pre-

senza di discrete pressioni utilizzando la versione multistadio,

che prevede due o più ventilatori abbinati in serie, controrotanti.

Questa soluzione consente il recupero della componente rotati-

va dell’aria trasformandola in pressione e sviluppando fino a 2,7

volte la pressione di un singolo ventilatore con uguale geometria

e velocità.

Gamma

La serie è costituita da 15 grandezze con diam. girante da 310

a 1600 mm.

Peculiarità

La serie DUCT-M è caratterizzata dall’estrema robustezza della

costruzione essenzialmente dovuta alle flange ricavate diretta-

mente dalla virola (non riportate), e dallo spessore dei materiali

utilizzati. Un’altra caratteristica è la varietà di versioni e di mo-

delli di cui è composta la serie, che permette di trovare la so-

luzione idonea a numerosi problemi di ventilazione. La girante

prevede un robusto mozzo a morsa in fusione d’alluminio per

il fissaggio delle pale. Le pale realizzate mediante stampaggio

di diversi materiali con l’obiettivo di sopportare elevati carichi

di lavoro.

Costruzione

• Convogliatore in lamiera d’acciaio protetto con verniciatura

epossipoliestirica. Flange dimensionate a norma UNI ISO 6580

/ EUROVENT 1-2.

• Girante ad alto rendimento con pale a profilo alare, ad angolo

di calettamento variabile da fermo, in tecnopolimero oppure in

fusione d’alluminio, mozzo in fusione d’alluminio. Equilibratura

secondo norme UNI ISO 1940.

• Motore elettrico asincrono a corrente alternata, protezione IP

55, isolamento Cl F, servizio S1, forma B3, costruzione conforme

alle specifiche norme IEC / EEC (UNELMEC).

• Esecuzione 4 (accoppiamento diretto con girante a sbalzo).

94
