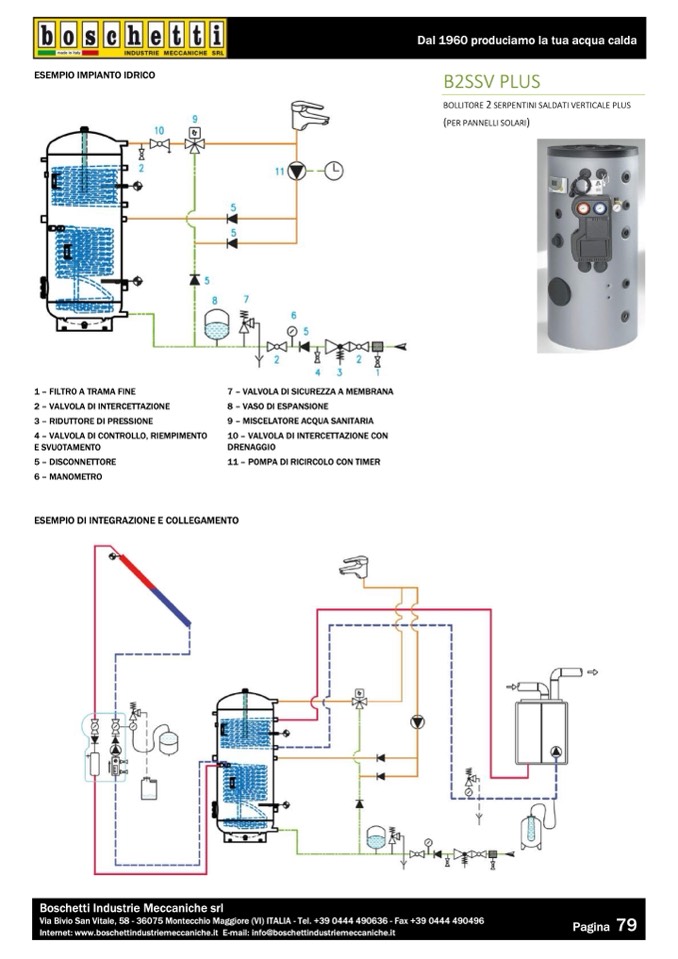

ESEMPIO IMPIANTO IDRICO
BOLLITORE 2 SERPENTINI SALDATI VERTICALE PLUS
(PER PANNELLI SOLARI)
1 – FILTRO A TRAMA FINE
2 – VALVOLA DI INTERCETTAZIONE
3 – RIDUTTORE DI PRESSIONE
10 – VALVOLA DI INTERCETTAZIONE CON
4 – VALVOLA DI CONTROLLO, RIEMPIMENTO
DRENAGGIO
E SVUOTAMENTO
11 – POMPA DI RICIRCOLO CON TIMER
5 – DISCONNETTORE
6 – MANOMETRO
ESEMPIO DI INTEGRAZIONE E COLLEGAMENTO
7 – VALVOLA DI SICUREZZA A MEMBRANA
8 – VASO DI ESPANSIONE
9 – MISCELATORE ACQUA SANITARIA
