6

7

8

9

10

GRUPPO HPT

Legenda

14

13

1. Serbatoio di accumulo

2. Filtro ad Y (opzionale, fornito non assemblato)

3. Manometro

4. Disaeratore

5. Valvola di sicurezza

6. Vaso di espansione

7. Kit resistenza elettrica antigelo e termostato antigelo (opzionale).

8. Valvola on-o

ff

9. Circolatore

10. Valvola di ritegno (solo per versione con 2 pompe).

11. Gruppo di riempimento automatico

12. Pressostato differenziale (opzionale).

13. Carpenteria autoportante idonea per alloggiamento all’esterno

14. Chiller

15. Impianto

Torna all'indice di sezione

Torna all'indice generale

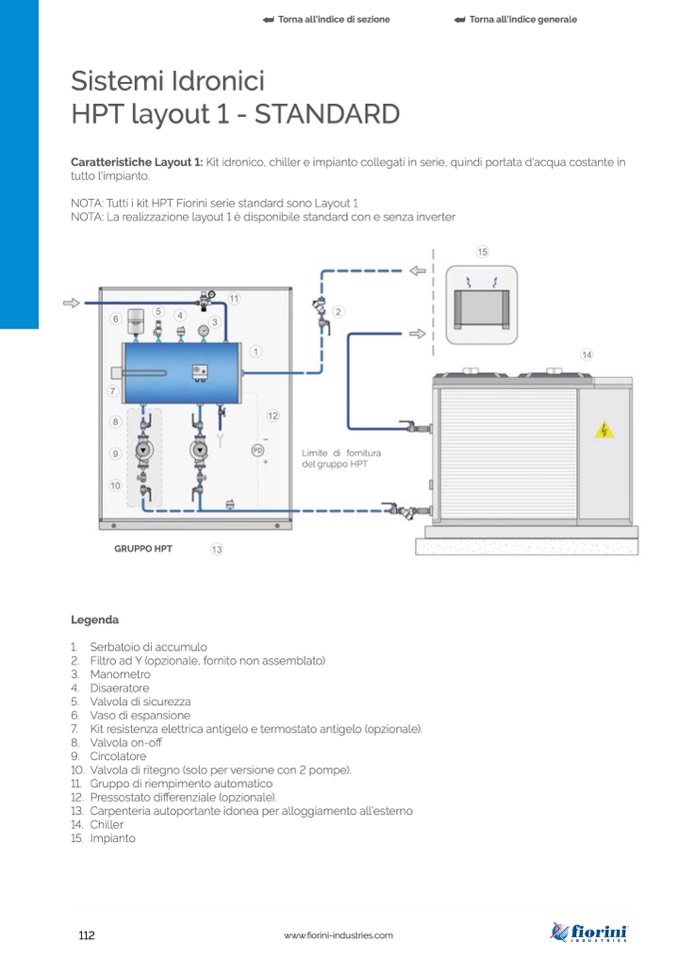

Sistemi Idronici

HPT layout 1 - STANDARD

Caratteristiche Layout 1: Kit idronico, chiller e impianto collegati in serie, quindi portata d'acqua costante in

tutto l'impianto.

NOTA: Tutti i kit HPT Fiorini serie standard sono Layout 1

NOTA: La realizzazione layout 1

è disponibile standard con e senza inverter

11

5

4

3

2

1

12

Limite di fornitura

del gruppo HPT

15

112
