Legenda

13

1. Serbatoio di accumulo

2. Filtro ad Y (opzionale, fornito non assemblato)

3. Manometro

4. Disaeratore

5. Valvola di sicurezza

6. Vaso di espansione

7. Kit resistenza elettrica antigelo e termostato antigelo (opzionale).

8. Valvola on-o

ff

9. Circolatore

10. Gruppo di riempimento automatico

11. Pressostato differenziale (opzionale).

12. Carpenteria autoportante idonea per alloggiamento all’esterno

13. Chiller

14. Impianto

Torna all'indice di sezione

Torna all'indice generale

Sistemi Idronici

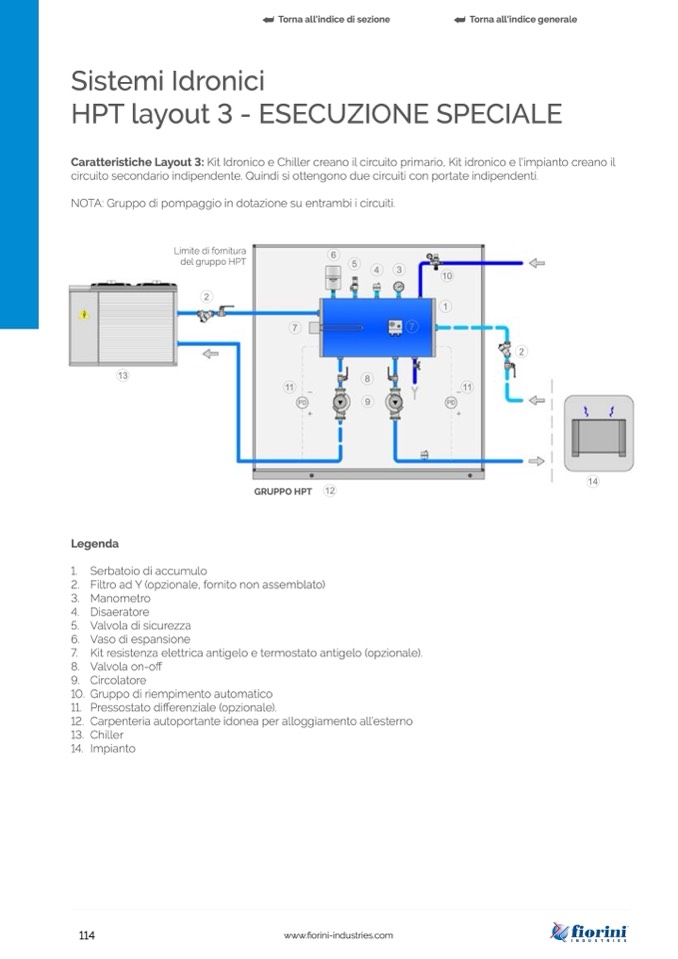

HPT layout 3 - ESECUZIONE SPECIALE

Caratteristiche Layout 3: Kit Idronico e Chiller creano il circuito primario, Kit idronico e l'impianto creano il

circuito secondario indipendente. Quindi si ottengono due circuiti con portate indipendenti.

NOTA: Gruppo di pompaggio in dotazione su entrambi i circuiti.

Limite di fornitura

del gruppo HPT

2

6

4

3

5

10

1

7

7

11

8

11

9

GRUPPO HPT 12

2

14

114
