Sistemi Idronici

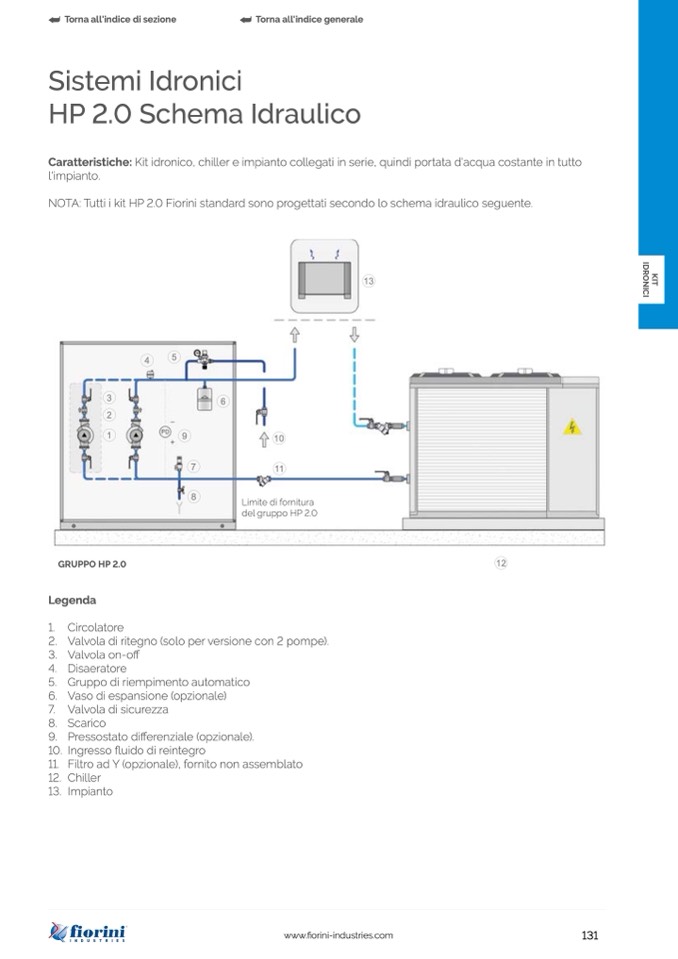

HP 2.0 Schema Idraulico

Caratteristiche: Kit idronico, chiller e impianto collegati in serie, quindi portata d'acqua costante in tutto

l'impianto.

NOTA: Tutti i kit HP 2.0 Fiorini standard sono progettati secondo lo schema idraulico seguente.

4

3

2

5

1

9

7

GRUPPO HP 2.0

Legenda

1. Circolatore

2. Valvola di ritegno (solo per versione con 2 pompe).

3. Valvola on-off

4. Disaeratore

5. Gruppo di riempimento automatico

6. Vaso di espansione (opzionale)

7. Valvola di sicurezza

8. Scarico

9. Pressostato differenziale (opzionale).

10. Ingresso

fluido di reintegro

11. Filtro ad Y (opzionale), fornito non assemblato

12. Chiller

13. Impianto

6

8

10

11

Limite di fornitura

del gruppo HP 2.0

13

12
