Tabella connessioni

Tabella altezze

R*: Quota di ribaltamento

Q1**: altezza dal centro del boccaporto a terra

162

www.fiorini-industries.com

1500 ≤ cap. ≤ 5000

Legenda attacchi

E3

Sonda / Termometro

I

Resistenza Elettrica

K2

Ausiliario

Q1

Boccaporto d'ispezione

Øe

A2

E2

Q1

D

C1

K3

K2

E1

K1

Torna all'indice di sezione

Torna all'indice generale

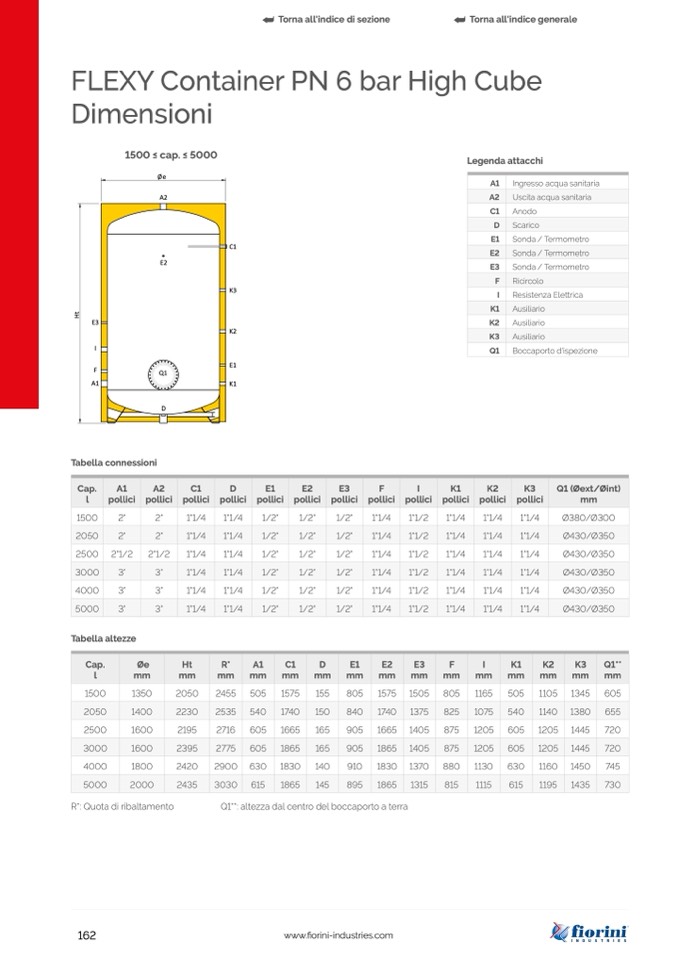

FLEXY Container PN 6 bar High Cube

Dimensioni

A1

Ingresso acqua sanitaria

A2

Uscita acqua sanitaria

C1

Anodo

D

Scarico

E1

Sonda / Termometro

E2

Sonda / Termometro

E3

I

F

A1

F

Ricircolo

K1

Ausiliario

H

t

K3

Ausiliario

Cap.

l

A1

pollici

A2

pollici

C1

pollici

D

pollici

E1

pollici

E2

pollici

E3

pollici

F

pollici

I

pollici

K1

pollici

K2

pollici

K3

pollici

Q1 (Øext/Øint)

mm

1500

2"

2"

1"1/4

1"1/4

1/2"

1/2"

1/2"

1"1/4

1"1/2

1"1/4

1"1/4

1"1/4

Ø380/Ø300

2050

2"

2"

1"1/4

1"1/4

1/2"

1/2"

1/2"

1"1/4

1"1/2

1"1/4

1"1/4

1"1/4

Ø430/Ø350

2500

2"1/2

2"1/2

1"1/4

1"1/4

1/2"

1/2"

1/2"

1"1/4

1"1/2

1"1/4

1"1/4

1"1/4

Ø430/Ø350

3000

3"

3"

1"1/4

1"1/4

1/2"

1/2"

1/2"

1"1/4

1"1/2

1"1/4

1"1/4

1"1/4

Ø430/Ø350

4000

3"

3"

1"1/4

1"1/4

1/2"

1/2"

1/2"

1"1/4

1"1/2

1"1/4

1"1/4

1"1/4

Ø430/Ø350

5000

3"

3"

1"1/4

1"1/4

1/2"

1/2"

1/2"

1"1/4

1"1/2

1"1/4

1"1/4

1"1/4

Ø430/Ø350

Cap.

l

Øe

mm

Ht

mm

R*

mm

A1

mm

C1

mm

D

mm

E1

mm

E2

mm

E3

mm

F

mm

I

mm

K1

mm

K2

mm

K3

mm

Q1**

mm

1500

1350

2050

2455

505

1575

155

805

1575

1505

805

1165

505

1105

1345

605

2050

1400

2230

2535

540

1740

150

840

1740

1375

825

1075

540

1140

1380

655

2500

1600

2195

2716

605

1665

165

905

1665

1405

875

1205

605

1205

1445

720

3000

1600

2395

2775

605

1865

165

905

1865

1405

875

1205

605

1205

1445

720

4000

1800

2420

2900

630

1830

140

910

1830

1370

880

1130

630

1160

1450

745

5000

2000

2435

3030

615

1865

145

895

1865

1315

815

1115

615

1195

1435

730
