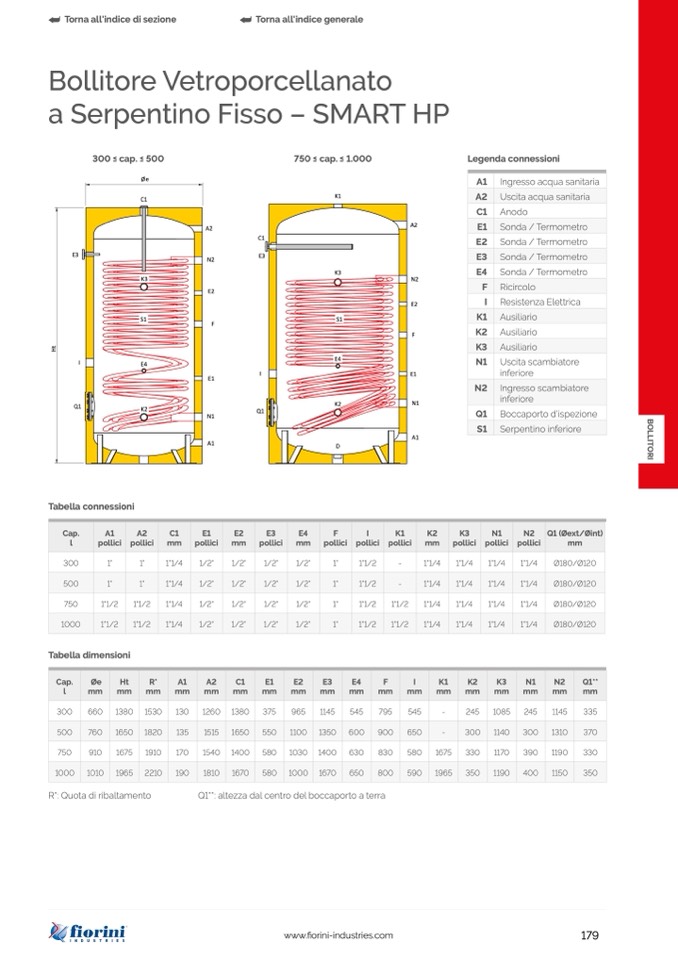

Bollitore Vetroporcellanato

a Serpentino Fisso – SMART HP

Tabella connessioni

Tabella dimensioni

300 ≤ cap. ≤ 500

750 ≤ cap. ≤ 1.000

K1

Legenda connessioni

R*: Quota di ribaltamento

Q1**: altezza dal centro del boccaporto a terra

Øe

C1

A1

C1

E2

Ingresso acqua sanitaria

Anodo

Sonda / Termometro

Sonda / Termometro

Resistenza Elettrica

Ausiliario

Uscita scambiatore

inferiore

Boccaporto d'ispezione

A2

N2

E2

F

E1

N1

A1

A2

C1

E3

K3

E4

N2

S1

E4

I

E1

K2

N1

Q1

Q1

www.fiorini-industries.com

179

E

2

I

F

K2

N1

A1

A2

Uscita acqua sanitaria

E3

I

Q1

K3

S1

E4

K2

E1

Sonda / Termometro

E3

Sonda / Termometro

F

Ricircolo

K1

Ausiliario

K3

Ausiliario

H

t

N2

Ingresso scambiatore

inferiore

S1

Serpentino inferiore

D

Cap.

l

A1

pollici

A2

pollici

C1

mm

E1

pollici

E2

mm

E3

pollici

E4

mm

F

pollici

I

pollici

K1

pollici

K2

mm

K3

pollici

N1

pollici

N2

pollici

Q1 (Øext/Øint)

mm

300

1"

1"

1"1/4

1/2"

1/2"

1/2"

1/2"

1"

1"1/2

-

1"1/4

1"1/4

1"1/4

1"1/4

Ø180/Ø120

500

1"

1"

1"1/4

1/2"

1/2"

1/2"

1/2"

1"

1"1/2

-

1"1/4

1"1/4

1"1/4

1"1/4

Ø180/Ø120

750

1"1/2

1"1/2

1"1/4

1/2"

1/2"

1/2"

1/2"

1"

1"1/2

1"1/2

1"1/4

1"1/4

1"1/4

1"1/4

Ø180/Ø120

1000

1"1/2

1"1/2

1"1/4

1/2"

1/2"

1/2"

1/2"

1"

1"1/2

1"1/2

1"1/4

1"1/4

1"1/4

1"1/4

Ø180/Ø120

Cap.

l

300

500

750

1000

Øe

mm

660

760

910

1010

Ht

mm

1380

1650

1675

1965

R*

mm

1530

1820

1910

2210

A1

mm

130

135

170

190

A2

mm

1260

1515

1540

1810

C1

mm

1380

1650

1400

1670

E1

mm

375

550

580

580

E2

mm

965

1100

1030

1000

E3

mm

1145

1350

1400

1670

E4

mm

545

600

630

650

F

mm

795

900

830

800

I

mm

545

650

580

590

K1

mm

-

-

1675

1965

K2

mm

245

300

330

350

K3

mm

1085

1140

1170

1190

N1

mm

245

300

390

400

N2

mm

1145

1310

1190

1150

Q1**

mm

335

370

330

350
