BOIL CUSTOM 1 BOCCAPORTO
Questa soluzione permette di accoppiare l'accumulo
di acqua sanitaria con uno scambiatore del tipo a fa-
scio tubiero o spiralato in rame.
BOIL CUSTOM 2 BOCCAPORTI
Questa soluzione permette di accoppiare ognuno
dei due boccaporti dell'accumulo di acqua sanita-
ria. con uno scambiatore del tipo a fascio tubiero o
spiralato in rame.
È possibile anche installare un solo
scambiatore, destinando il rimanente boccaporto
alla funzione di ispezione: in questo caso
è necessa-
rio prevedere una piastra cieca di chiusura.
Torna all'indice di sezione
Torna all'indice generale

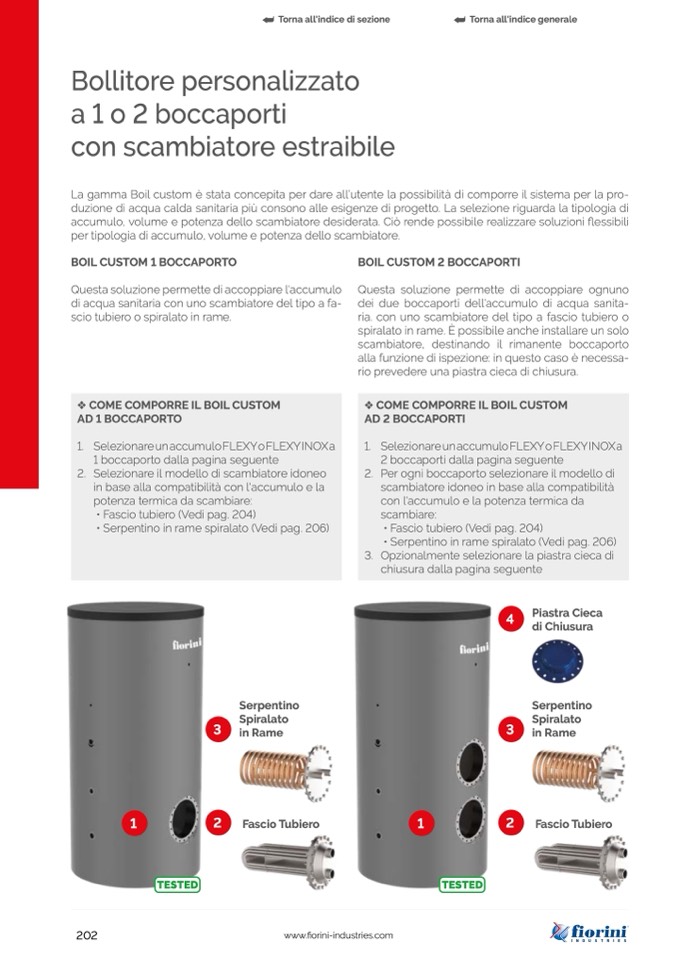

Bollitore personalizzato
a 1 o 2 boccaporti
con scambiatore estraibile
La gamma Boil custom
è stata concepita per dare all’utente la possibilità di comporre il sistema per la pro-
duzione di acqua calda sanitaria più consono alle esigenze di progetto. La selezione riguarda la tipologia di
accumulo, volume e potenza dello scambiatore desiderata. Ci
ò rende possibile realizzare soluzioni flessibili
per tipologia di accumulo, volume e potenza dello scambiatore.
❖ COME COMPORRE IL BOIL CUSTOM
AD 1 BOCCAPORTO
1. Selezionare un accumulo FLEXY o FLEXY INOX a
1 boccaporto dalla pagina seguente
2. Selezionare il modello di scambiatore idoneo
in base alla compatibilit
à con l'accumulo e la
potenza termica da scambiare:
• Fascio tubiero (Vedi pag. 204)
• Serpentino in rame spiralato (Vedi pag. 206)
❖ COME COMPORRE IL BOIL CUSTOM
AD 2 BOCCAPORTI
1. Selezionare un accumulo FLEXY o FLEXY INOX a
2 boccaporti dalla pagina seguente
2. Per ogni boccaporto selezionare il modello di
scambiatore idoneo in base alla compatibilità
con l'accumulo e la potenza termica da
scambiare:
• Fascio tubiero (Vedi pag. 204)
• Serpentino in rame spiralato (Vedi pag. 206)
3. Opzionalmente selezionare la piastra cieca di
chiusura dalla pagina seguente
4
Piastra Cieca
di Chiusura
1
1
2
in Rame
Fascio Tubiero
Serpentino
3
Spiralato
in Rame
2
Fascio Tubiero
Serpentino
3
Spiralato
