SET

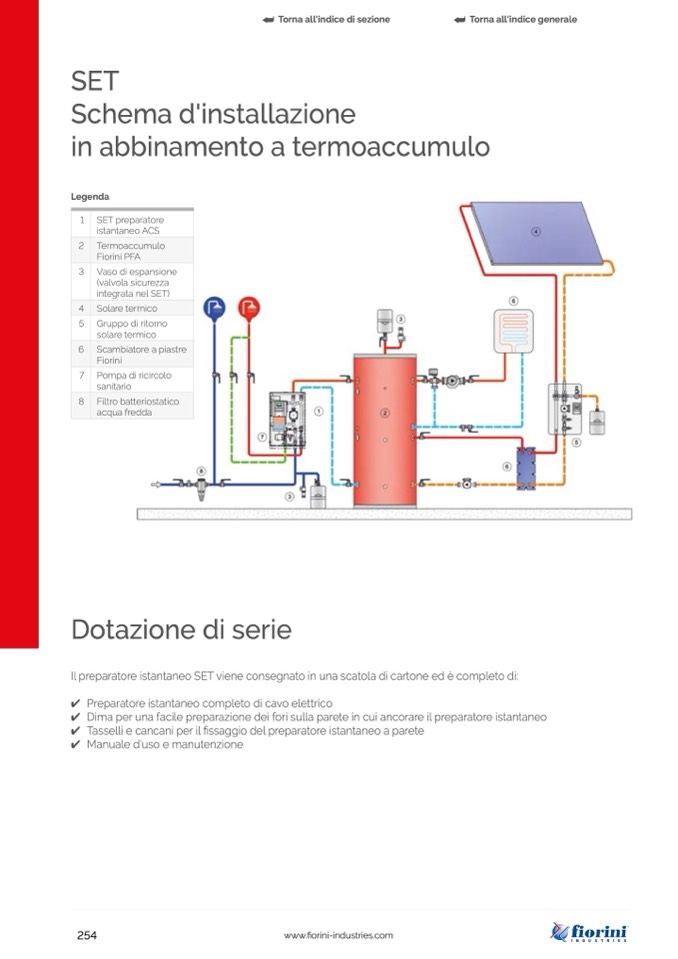

Schema d'installazione

in abbinamento a termoaccumulo

Legenda

1

SET preparatore

istantaneo ACS

2

Termoaccumulo

Fiorini PFA

3

Vaso di espansione

(valvola sicurezza

integrata nel SET)

4

Solare termico

5

Gruppo di ritorno

solare termico

6

Scambiatore a piastre

Fiorini

7

Pompa di ricircolo

sanitario

8

Filtro batteriostatico

acqua fredda

Dotazione di serie

Il preparatore istantaneo SET viene consegnato in una scatola di cartone ed è completo di:

✔ Preparatore istantaneo completo di cavo elettrico

✔ Dima per una facile preparazione dei fori sulla parete in cui ancorare il preparatore istantaneo

✔ Tasselli e cancani per il

fissaggio del preparatore istantaneo a parete

✔ Manuale d'uso e manutenzione

254
