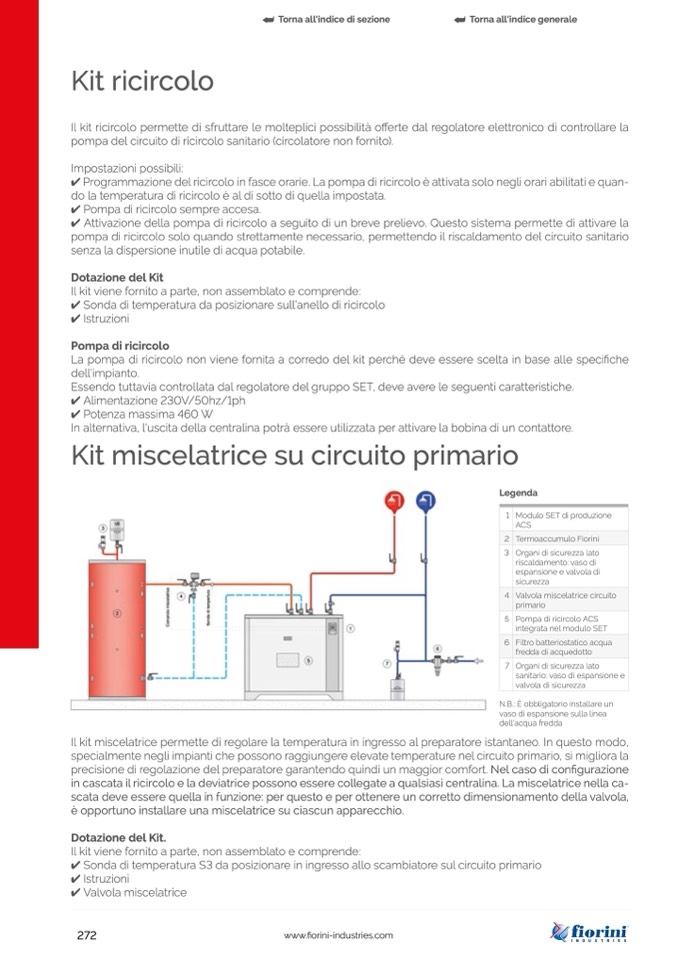

Kit ricircolo
Il kit ricircolo permette di sfruttare le molteplici possibilità o
fferte dal regolatore elettronico di controllare la
pompa del circuito di ricircolo sanitario (circolatore non fornito).
Impostazioni possibili:
✔ Programmazione del ricircolo in fasce orarie. La pompa di ricircolo
è attivata solo negli orari abilitati e quan-
do la temperatura di ricircolo
è al di sotto di quella impostata.
✔ Pompa di ricircolo sempre accesa.
✔ Attivazione della pompa di ricircolo a seguito di un breve prelievo. Questo sistema permette di attivare la
pompa di ricircolo solo quando strettamente necessario, permettendo il riscaldamento del circuito sanitario
senza la dispersione inutile di acqua potabile.
Dotazione del Kit
Il kit viene fornito a parte, non assemblato e comprende:
✔ Sonda di temperatura da posizionare sull’anello di ricircolo
✔ Istruzioni
Pompa di ricircolo
La pompa di ricircolo non viene fornita a corredo del kit perch
é deve essere scelta in base alle specifiche
dell’impianto.
Essendo tuttavia controllata dal regolatore del gruppo SET, deve avere le seguenti caratteristiche.
✔ Alimentazione 230V/50hz/1ph
✔ Potenza massima 460 W
In alternativa, l'uscita della centralina potr
à essere utilizzata per attivare la bobina di un contattore.
Kit miscelatrice su circuito primario
Legenda
1
Modulo SET di produzione
ACS
2
Termoaccumulo Fiorini
3
Organi di sicurezza lato
riscaldamento: vaso di
espansione e valvola di
sicurezza
4
Valvola miscelatrice circuito
primario
5
Pompa di ricircolo ACS
integrata nel modulo SET
6
Filtro batteriostatico acqua
fredda di acquedotto
7
Organi di sicurezza lato
sanitario: vaso di espansione e
valvola di sicurezza
N.B.: È obbligatorio installare un
vaso di espansione sulla linea
dell'acqua fredda
Il kit miscelatrice permette di regolare la temperatura in ingresso al preparatore istantaneo. In questo modo,
specialmente negli impianti che possono raggiungere elevate temperature nel circuito primario, si migliora la
precisione di regolazione del preparatore garantendo quindi un maggior comfort. Nel caso di configurazione
in cascata il ricircolo e la deviatrice possono essere collegate a qualsiasi centralina. La miscelatrice nella ca-
scata deve essere quella in funzione: per questo e per ottenere un corretto dimensionamento della valvola,
è opportuno installare una miscelatrice su ciascun apparecchio.
Dotazione del Kit.
Il kit viene fornito a parte, non assemblato e comprende:
✔ Sonda di temperatura S3 da posizionare in ingresso allo scambiatore sul circuito primario
✔ Istruzioni
✔ Valvola miscelatrice
