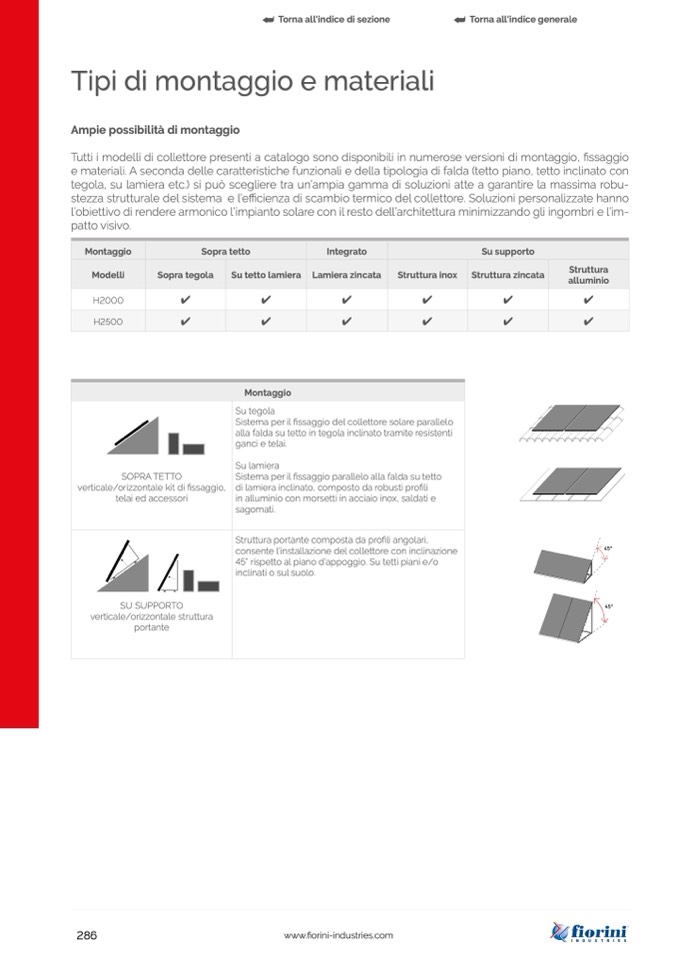

Tipi di montaggio e materiali

Ampie possibilità di montaggio

Tutti i modelli di collettore presenti a catalogo sono disponibili in numerose versioni di montaggio, fissaggio

e materiali. A seconda delle caratteristiche funzionali e della tipologia di falda (tetto piano, tetto inclinato con

tegola, su lamiera etc.) si pu

ò scegliere tra un’ampia gamma di soluzioni atte a garantire la massima robu-

stezza strutturale del sistema e l’efficienza di scambio termico del collettore. Soluzioni personalizzate hanno

l’obiettivo di rendere armonico l’impianto solare con il resto dell’architettura minimizzando gli ingombri e l’im-

patto visivo.

Montaggio

Sopra tetto

Integrato

Su supporto

Modelli

Sopra tegola

Su tetto lamiera

Lamiera zincata

Struttura inox

Struttura zincata

Struttura

alluminio

H2000

✔

✔

✔

✔

✔

✔

H2500

✔

✔

✔

✔

✔

✔

Montaggio

SOPRA TETTO

verticale/orizzontale kit di

fissaggio,

telai ed accessori

Su tegola

Sistema per il

fissaggio del collettore solare parallelo

alla falda su tetto in tegola inclinato tramite resistenti

ganci e telai.

Su lamiera

Sistema per il

fissaggio parallelo alla falda su tetto

di lamiera inclinato, composto da robusti pro

fili

in alluminio con morsetti in acciaio inox, saldati e

sagomati.

SU SUPPORTO

verticale/orizzontale struttura

portante

Struttura portante composta da profili angolari,

consente l’installazione del collettore con inclinazione

45° rispetto al piano d’appoggio. Su tetti piani e/o

inclinati o sul suolo.

45°

45°

286
