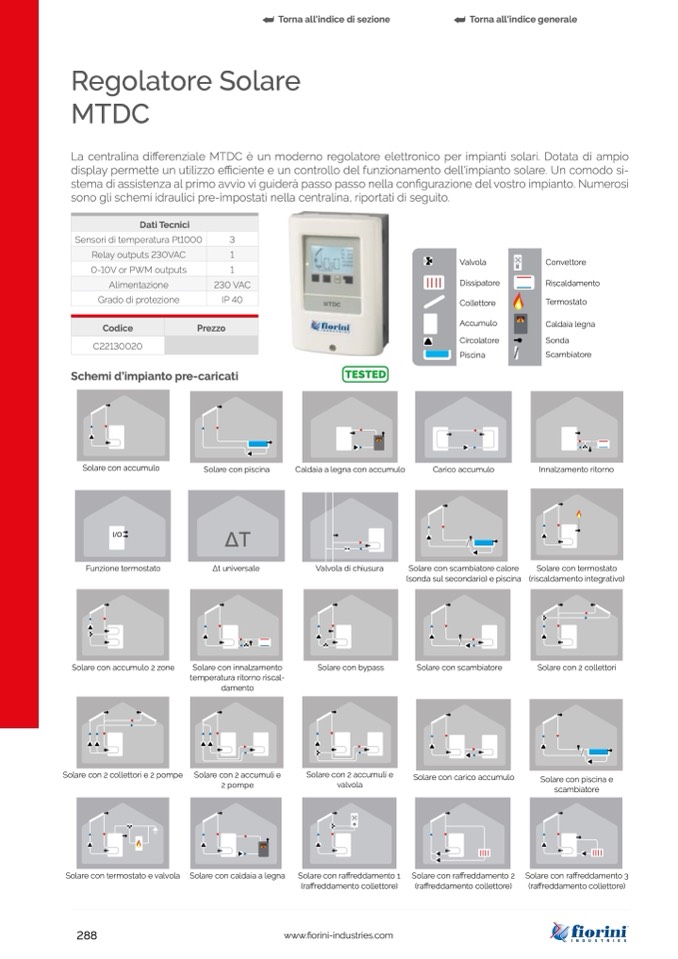

Regolatore Solare

MTDC

La centralina differenziale MTDC è un moderno regolatore elettronico per impianti solari. Dotata di ampio

display permette un utilizzo efficiente e un controllo del funzionamento dell‘impianto solare. Un comodo si-

stema di assistenza al primo avvio vi guiderà passo passo nella con

figurazione del vostro impianto. Numerosi

sono gli schemi idraulici pre-impostati nella centralina, riportati di seguito.

Dati Tecnici

Sensori di temperatura Pt1000

3

Relay outputs 230VAC

1

0-10V or PWM outputs

1

Alimentazione

230 VAC

Grado di protezione

IP 40

Codice

Prezzo

C22130020

Schemi d’impianto pre-caricati

Solare con accumulo

Solare con piscina

ΔT

Δt universale

Solare con innalzamento

temperatura ritorno riscal-

damento

Solare con 2 accumuli e

2 pompe

Solare con caldaia a legna

Caldaia a legna con accumulo

Valvola di chiusura

Solare con bypass

Solare con 2 accumuli e

valvola

❄

Solare con ra

ffreddamento 1

(ra

ffreddamento collettore)

Carico accumulo

Solare con scambiatore calore

(sonda sul secondario) e piscina

Solare con scambiatore

Solare con carico accumulo

Solare con raffreddamento 2

(ra

ffreddamento collettore)

Innalzamento ritorno

Solare con termostato

(riscaldamento integrativo)

Solare con 2 collettori

Solare con piscina e

scambiatore

Solare con raffreddamento 3

(raffreddamento collettore)

I/O

Funzione termostato

Solare con accumulo 2 zone

Solare con 2 collettori e 2 pompe

Solare con termostato e valvola

Valvola

Dissipatore

Collettore

Accumulo

Circolatore

Piscina

Convettore

Riscaldamento

Termostato

Caldaia legna

Sonda

Scambiatore

288
