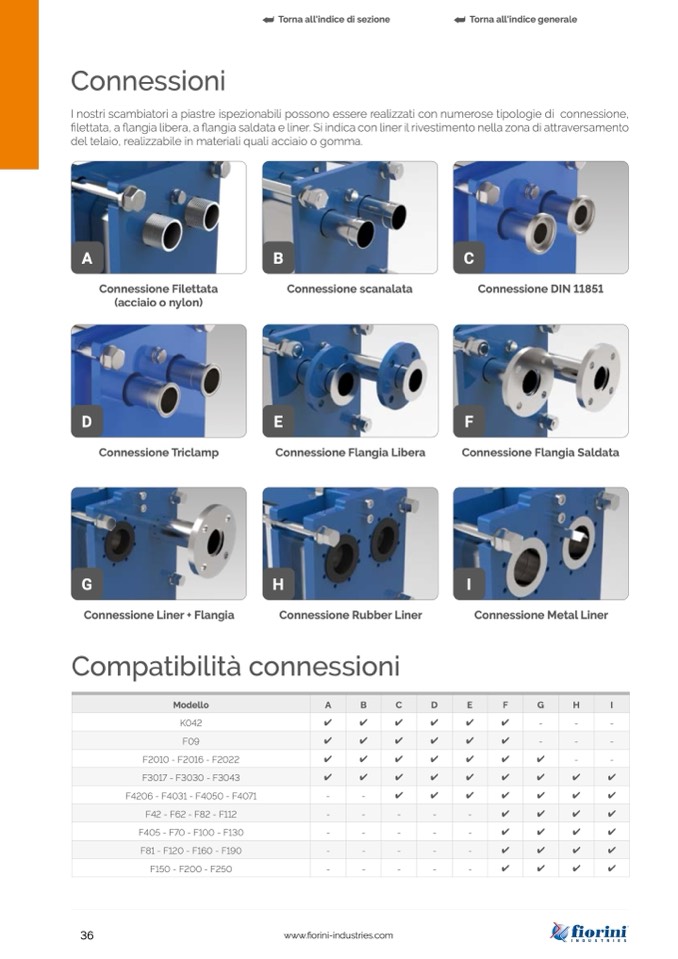

Connessioni

I nostri scambiatori a piastre ispezionabili possono essere realizzati con numerose tipologie di connessione,

filettata, a

flangia libera, a

flangia saldata e liner. Si indica con liner il rivestimento nella zona di attraversamento

del telaio, realizzabile in materiali quali acciaio o gomma.

A

B

C

Connessione Filettata

Connessione scanalata

Connessione DIN 11851

(acciaio o nylon)

E

F

Connessione Triclamp

Connessione Flangia Libera

Connessione Flangia Saldata

G

H

I

Connessione Liner + Flangia

Connessione Rubber Liner

Connessione Metal Liner

Compatibilità connessioni

D

Modello

A

B

C

D

E

F

G

H

I

K042

✔

✔

✔

✔

✔

✔

-

-

-

F09

✔

✔

✔

✔

✔

✔

-

-

-

F2010 - F2016 - F2022

✔

✔

✔

✔

✔

✔

✔

-

-

F3017 - F3030 - F3043

✔

✔

✔

✔

✔

✔

✔

✔

✔

F4206 - F4031 - F4050 - F4071

-

-

✔

✔

✔

✔

✔

✔

✔

F42 - F62 - F82 - F112

-

-

-

-

-

✔

✔

✔

✔

F405 - F70 - F100 - F130

-

-

-

-

-

✔

✔

✔

✔

F81 - F120 - F160 - F190

-

-

-

-

-

✔

✔

✔

✔

F150 - F200 - F250

-

-

-

-

-

✔

✔

✔

✔
