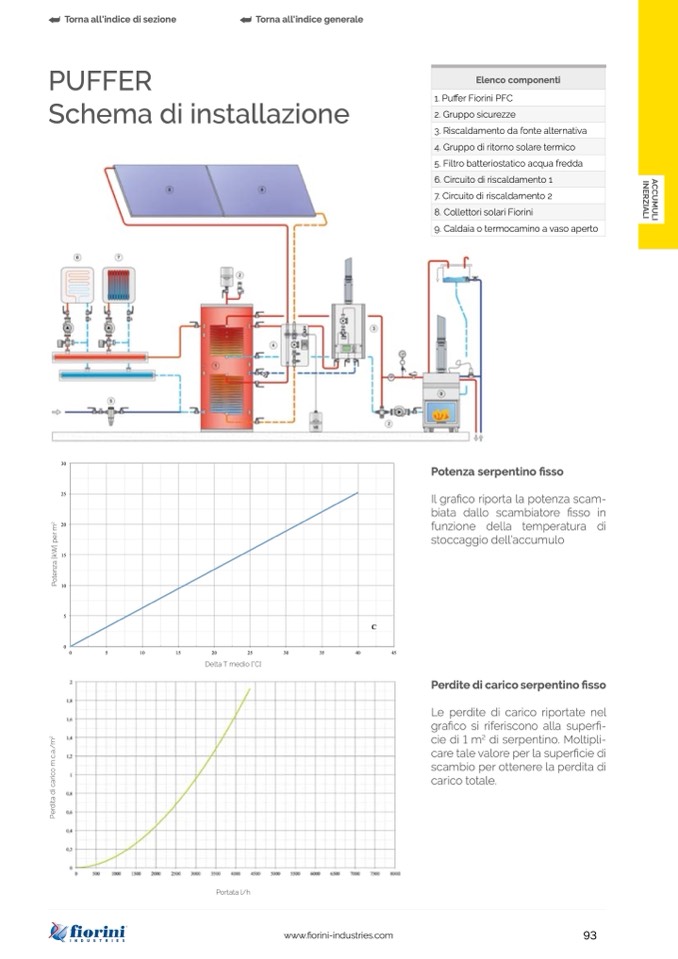

PUFFER

Schema di installazione

30

25

20

15

10

5

0

0

5

10

15

20

25

30

35

40

45

Potenza serpentino fisso

Il grafico riporta la potenza scam-

biata dallo scambiatore

fisso in

funzione della temperatura di

stoccaggio dell’accumulo

Perdite di carico serpentino fisso

Le perdite di carico riportate nel

gra

fico si riferiscono alla superfi-

cie di 1 m

2

di serpentino. Moltipli-

care tale valore per la superficie di

scambio per ottenere la perdita di

carico totale.

Portata l/h

www.fiorini-industries.com

93

Elenco componenti

1. Pu

ffer Fiorini PFC

2. Gruppo sicurezze

3. Riscaldamento da fonte alternativa

4. Gruppo di ritorno solare termico

5. Filtro batteriostatico acqua fredda

6. Circuito di riscaldamento 1

7. Circuito di riscaldamento 2

8. Collettori solari Fiorini

9. Caldaia o termocamino a vaso aperto
