Aldes - Mini Fly 150

Soluzioni di purificazione aria HRV

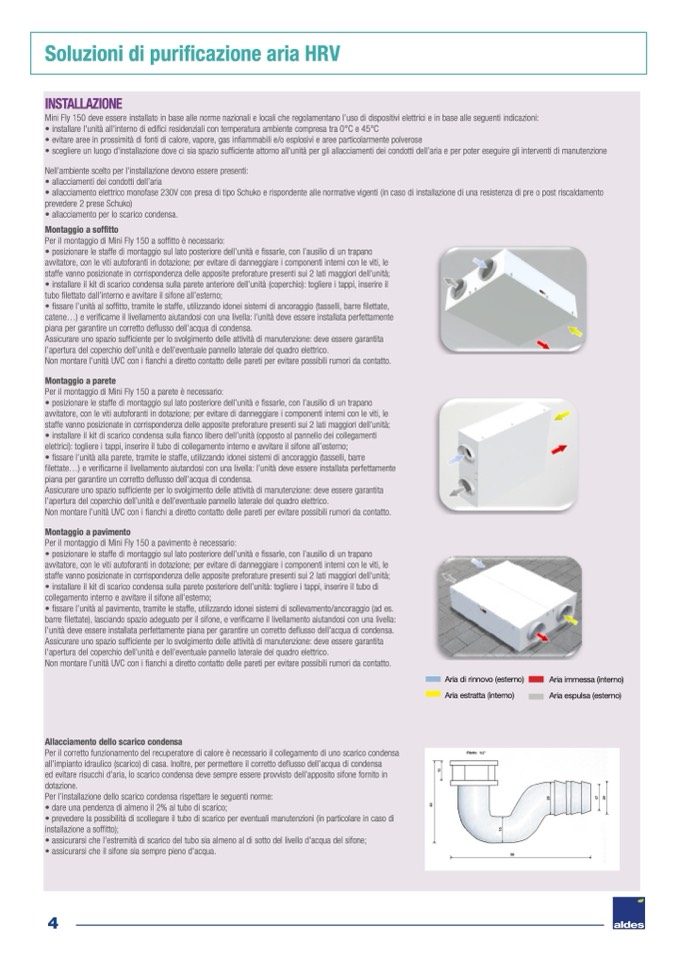

INSTALLAZIONE

Mini Fly 150 deve essere installato in base alle norme nazionali e locali che regolamentano l’uso di dispositivi elettrici e in base alle seguenti indicazioni:

• installare l'unità all'interno di edifici residenziali con temperatura ambiente compresa tra 0°C e 45°C

• evitare aree in prossimità di fonti di calore, vapore, gas infiammabili e/o esplosivi e aree particolarmente polverose

• scegliere un luogo d'installazione dove ci sia spazio sufficiente attorno all'unità per gli allacciamenti dei condotti dell’aria e per poter eseguire gli interventi di manutenzione

Nell’ambiente scelto per l’installazione devono essere presenti:

• allacciamenti dei condotti dell’aria

• allacciamento elettrico monofase 230V con presa di tipo Schuko e rispondente alle normative vigenti (in caso di installazione di una resistenza di pre o post riscaldamento

prevedere 2 prese Schuko)

• allacciamento per lo scarico condensa.

Montaggio a soffitto

Per il montaggio di Mini Fly 150 a soffitto è necessario:

• posizionare le staffe di montaggio sul lato posteriore dell’unità e fissarle, con l’ausilio di un trapano

avvitatore, con le viti autoforanti in dotazione; per evitare di danneggiare i componenti interni con le viti, le

staffe vanno posizionate in corrispondenza delle apposite preforature presenti sui 2 lati maggiori dell'unità;

• installare il kit di scarico condensa sulla parete anteriore dell’unità (coperchio): togliere i tappi, inserire il

tubo filettato dall’interno e avvitare il sifone all’esterno;

• fissare l’unità al soffitto, tramite le staffe, utilizzando idonei sistemi di ancoraggio (tasselli, barre filettate,

catene...) e verificarne il livellamento aiutandosi con una livella: l’unità deve essere installata perfettamente

piana per garantire un corretto deflusso dell’acqua di condensa.

Assicurare uno spazio sufficiente per lo svolgimento delle attività di manutenzione: deve essere garantita

l’apertura del coperchio dell’unità e dell’eventuale pannello laterale del quadro elettrico.

Non montare l’unità UVC con i fianchi a diretto contatto delle pareti per evitare possibili rumori da contatto.

Montaggio a parete

Per il montaggio di Mini Fly 150 a parete è necessario:

• posizionare le staffe di montaggio sul lato posteriore dell’unità e fissarle, con l’ausilio di un trapano

avvitatore, con le viti autoforanti in dotazione; per evitare di danneggiare i componenti interni con le viti, le

staffe vanno posizionate in corrispondenza delle apposite preforature presenti sui 2 lati maggiori dell'unità;

• installare il kit di scarico condensa sulla fianco libero dell’unità (opposto al pannello dei collegamenti

elettrici): togliere i tappi, inserire il tubo di collegamento interno e avvitare il sifone all’esterno;

• fissare l’unità alla parete, tramite le staffe, utilizzando idonei sistemi di ancoraggio (tasselli, barre

filettate...) e verificarne il livellamento aiutandosi con una livella: l’unità deve essere installata perfettamente

piana per garantire un corretto deflusso dell’acqua di condensa.

Assicurare uno spazio sufficiente per lo svolgimento delle attività di manutenzione: deve essere garantita

l’apertura del coperchio dell’unità e dell’eventuale pannello laterale del quadro elettrico.

Non montare l’unità UVC con i fianchi a diretto contatto delle pareti per evitare possibili rumori da contatto.

Montaggio a pavimento

Per il montaggio di Mini Fly 150 a pavimento è necessario:

• posizionare le staffe di montaggio sul lato posteriore dell’unità e fissarle, con l’ausilio di un trapano

avvitatore, con le viti autoforanti in dotazione; per evitare di danneggiare i componenti interni con le viti, le

staffe vanno posizionate in corrispondenza delle apposite preforature presenti sui 2 lati maggiori dell'unità;

• installare il kit di scarico condensa sulla parete posteriore dell’unità: togliere i tappi, inserire il tubo di

collegamento interno e avvitare il sifone all’esterno;

• fissare l’unità al pavimento, tramite le staffe, utilizzando idonei sistemi di sollevamento/ancoraggio (ad es.

barre filettate), lasciando spazio adeguato per il sifone, e verificarne il livellamento aiutandosi con una livella:

l’unità deve essere installata perfettamente piana per garantire un corretto deflusso dell’acqua di condensa.

Assicurare uno spazio sufficiente per lo svolgimento delle attività di manutenzione: deve essere garantita

l’apertura del coperchio dell’unità e dell’eventuale pannello laterale del quadro elettrico.

Non montare l’unità UVC con i fianchi a diretto contatto delle pareti per evitare possibili rumori da contatto.

Allacciamento dello scarico condensa

Per il corretto funzionamento del recuperatore di calore è necessario il collegamento di uno scarico condensa

all’impianto idraulico (scarico) di casa. Inoltre, per permettere il corretto deflusso dell’acqua di condensa

ed evitare risucchi d’aria, lo scarico condensa deve sempre essere provvisto dell’apposito sifone fornito in

dotazione.

Per l’installazione dello scarico condensa rispettare le seguenti norme:

• dare una pendenza di almeno il 2% al tubo di scarico;

• prevedere la possibilità di scollegare il tubo di scarico per eventuali manutenzioni (in particolare in caso di

installazione a soffitto);

• assicurarsi che l'estremità di scarico del tubo sia almeno al di sotto del livello d'acqua del sifone;

• assicurarsi che il sifone sia sempre pieno d’acqua.

Aria di rinnovo (esterno)

Aria estratta (interno)

Aria immessa (interno)

Aria espulsa (esterno)
