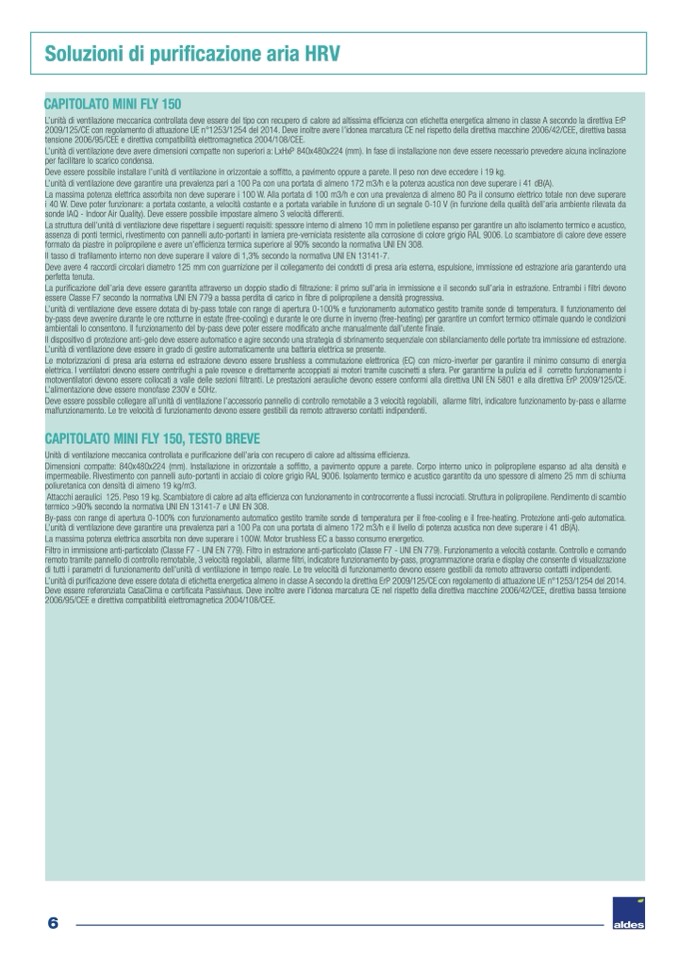

Soluzioni di purificazione aria HRV
CAPITOLATO MINI FLY 150
L’unità di ventilazione meccanica controllata deve essere del tipo con recupero di calore ad altissima efficienza con etichetta energetica almeno in classe A secondo la direttiva ErP
2009/125/CE con regolamento di attuazione UE n°1253/1254 del 2014. Deve inoltre avere l’idonea marcatura CE nel rispetto della direttiva macchine 2006/42/CEE, direttiva bassa
tensione 2006/95/CEE e direttiva compatibilità elettromagnetica 2004/108/CEE.
L’unità di ventilazione deve avere dimensioni compatte non superiori a: LxHxP 840x480x224 (mm). In fase di installazione non deve essere necessario prevedere alcuna inclinazione
per facilitare lo scarico condensa.
Deve essere possibile installare l’unità di ventilazione in orizzontale a soffitto, a pavimento oppure a parete. Il peso non deve eccedere i 19 kg.
L’unità di ventilazione deve garantire una prevalenza pari a 100 Pa con una portata di almeno 172 m3/h e la potenza acustica non deve superare i 41 dB(A).
La massima potenza elettrica assorbita non deve superare i 100 W. Alla portata di 100 m3/h e con una prevalenza di almeno 80 Pa il consumo elettrico totale non deve superare
i 40 W. Deve poter funzionare: a portata costante, a velocità costante e a portata variabile in funzione di un segnale 0-10 V (in funzione della qualità dell’aria ambiente rilevata da
sonde IAQ - Indoor Air Quality). Deve essere possibile impostare almeno 3 velocità differenti.
La struttura dell’unità di ventilazione deve rispettare i seguenti requisiti: spessore interno di almeno 10 mm in polietilene espanso per garantire un alto isolamento termico e acustico,
assenza di ponti termici, rivestimento con pannelli auto-portanti in lamiera pre-verniciata resistente alla corrosione di colore grigio RAL 9006. Lo scambiatore di calore deve essere
formato da piastre in polipropilene e avere un’efficienza termica superiore al 90% secondo la normativa UNI EN 308.
Il tasso di trafilamento interno non deve superare il valore di 1,3% secondo la normativa UNI EN 13141-7.
Deve avere 4 raccordi circolari diametro 125 mm con guarnizione per il collegamento dei condotti di presa aria esterna, espulsione, immissione ed estrazione aria garantendo una
perfetta tenuta.
La purificazione dell’aria deve essere garantita attraverso un doppio stadio di filtrazione: il primo sull’aria in immissione e il secondo sull’aria in estrazione. Entrambi i filtri devono
essere Classe F7 secondo la normativa UNI EN 779 a bassa perdita di carico in fibre di polipropilene a densità progressiva.
L’unità di ventilazione deve essere dotata di by-pass totale con range di apertura 0-100% e funzionamento automatico gestito tramite sonde di temperatura. Il funzionamento del
by-pass deve avvenire durante le ore notturne in estate (free-cooling) e durante le ore diurne in inverno (free-heating) per garantire un comfort termico ottimale quando le condizioni
ambientali lo consentono. Il funzionamento del by-pass deve poter essere modificato anche manualmente dall’utente finale.
Il dispositivo di protezione anti-gelo deve essere automatico e agire secondo una strategia di sbrinamento sequenziale con sbilanciamento delle portate tra immissione ed estrazione.
L’unità di ventilazione deve essere in grado di gestire automaticamente una batteria elettrica se presente.
Le motorizzazioni di presa aria esterna ed estrazione devono essere brushless a commutazione elettronica (EC) con micro-inverter per garantire il minimo consumo di energia
elettrica. I ventilatori devono essere centrifughi a pale rovesce e direttamente accoppiati ai motori tramite cuscinetti a sfera. Per garantirne la pulizia ed il corretto funzionamento i
motoventilatori devono essere collocati a valle delle sezioni filtranti. Le prestazioni aerauliche devono essere conformi alla direttiva UNI EN 5801 e alla direttiva ErP 2009/125/CE.
L’alimentazione deve essere monofase 230V e 50Hz.
Deve essere possibile collegare all’unità di ventilazione l’accessorio pannello di controllo remotabile a 3 velocità regolabili, allarme filtri, indicatore funzionamento by-pass e allarme
malfunzionamento. Le tre velocità di funzionamento devono essere gestibili da remoto attraverso contatti indipendenti.
CAPITOLATO MINI FLY 150, TESTO BREVE
Unità di ventilazione meccanica controllata e purificazione dell’aria con recupero di calore ad altissima efficienza.
Dimensioni compatte: 840x480x224 (mm). Installazione in orizzontale a soffitto, a pavimento oppure a parete. Corpo interno unico in polipropilene espanso ad alta densità e
impermeabile. Rivestimento con pannelli auto-portanti in acciaio di colore grigio RAL 9006. Isolamento termico e acustico garantito da uno spessore di almeno 25 mm di schiuma
poliuretanica con densità di almeno 19 kg/m3.
Attacchi aeraulici Ф125. Peso 19 kg. Scambiatore di calore ad alta efficienza con funzionamento in controcorrente a flussi incrociati. Struttura in polipropilene. Rendimento di scambio
termico >90% secondo la normativa UNI EN 13141-7 e UNI EN 308.
By-pass con range di apertura 0-100% con funzionamento automatico gestito tramite sonde di temperatura per il free-cooling e il free-heating. Protezione anti-gelo automatica.
L’unità di ventilazione deve garantire una prevalenza pari a 100 Pa con una portata di almeno 172 m3/h e il livello di potenza acustica non deve superare i 41 dB(A).
La massima potenza elettrica assorbita non deve superare i 100W. Motor brushless EC a basso consumo energetico.
Filtro in immissione anti-particolato (Classe F7 - UNI EN 779). Filtro in estrazione anti-particolato (Classe F7 - UNI EN 779). Funzionamento a velocità costante. Controllo e comando
remoto tramite pannello di controllo remotabile, 3 velocità regolabili, allarme filtri, indicatore funzionamento by-pass, programmazione oraria e display che consente di visualizzazione
di tutti i parametri di funzionamento dell’unità di ventilazione in tempo reale. Le tre velocità di funzionamento devono essere gestibili da remoto attraverso contatti indipendenti.
L’unità di purificazione deve essere dotata di etichetta energetica almeno in classe A secondo la direttiva ErP 2009/125/CE con regolamento di attuazione UE n°1253/1254 del 2014.
Deve essere referenziata CasaClima e certificata Passivhaus. Deve inoltre avere l’idonea marcatura CE nel rispetto della direttiva macchine 2006/42/CEE, direttiva bassa tensione
2006/95/CEE e direttiva compatibilità elettromagnetica 2004/108/CEE.
