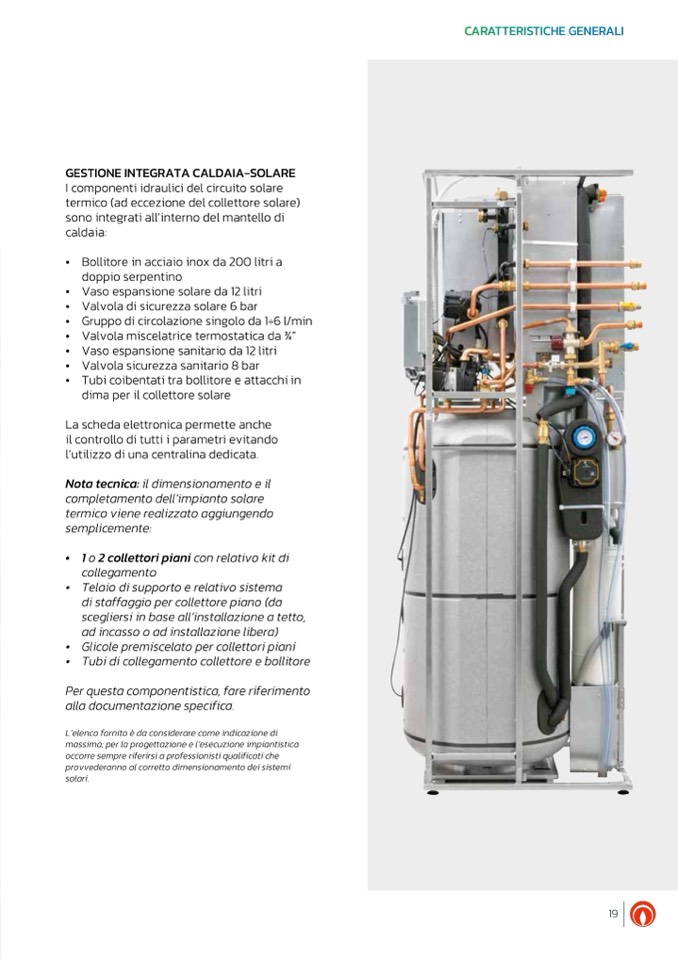

GESTIONE INTEGRATA CALDAIA-SOLARE
I componenti idraulici del circuito solare
termico (ad eccezione del collettore solare)
sono integrati all’interno del mantello di
caldaia:
• Bollitore in acciaio inox da 200 litri a
doppio serpentino
• Vaso espansione solare da 12 litri
• Valvola di sicurezza solare 6 bar
• Gruppo di circolazione singolo da 1÷6 l/min
• Valvola miscelatrice termostatica da 3⁄4”
• Vaso espansione sanitario da 12 litri
• Valvola sicurezza sanitario 8 bar
• Tubi coibentati tra bollitore e attacchi in
dima per il collettore solare
La scheda elettronica permette anche
il controllo di tutti i parametri evitando
l’utilizzo di una centralina dedicata.
Nota tecnica: il dimensionamento e il
completamento dell’impianto solare
termico viene realizzato aggiungendo
semplicemente:
• 1 o 2 collettori piani con relativo kit di
collegamento
• Telaio di supporto e relativo sistema
di staffaggio per collettore piano (da
scegliersi in base all’installazione a tetto,
ad incasso o ad installazione libera)
• Glicole premiscelato per collettori piani
• Tubi di collegamento collettore e bollitore
Per questa componentistica, fare riferimento
alla documentazione specifica.
L’elenco fornito
è da considerare come indicazione di
massima; per la progettazione e l’esecuzione impiantistica
occorre sempre riferirsi a professionisti qualificati che
provvederanno al corretto dimensionamento dei sistemi
solari.
