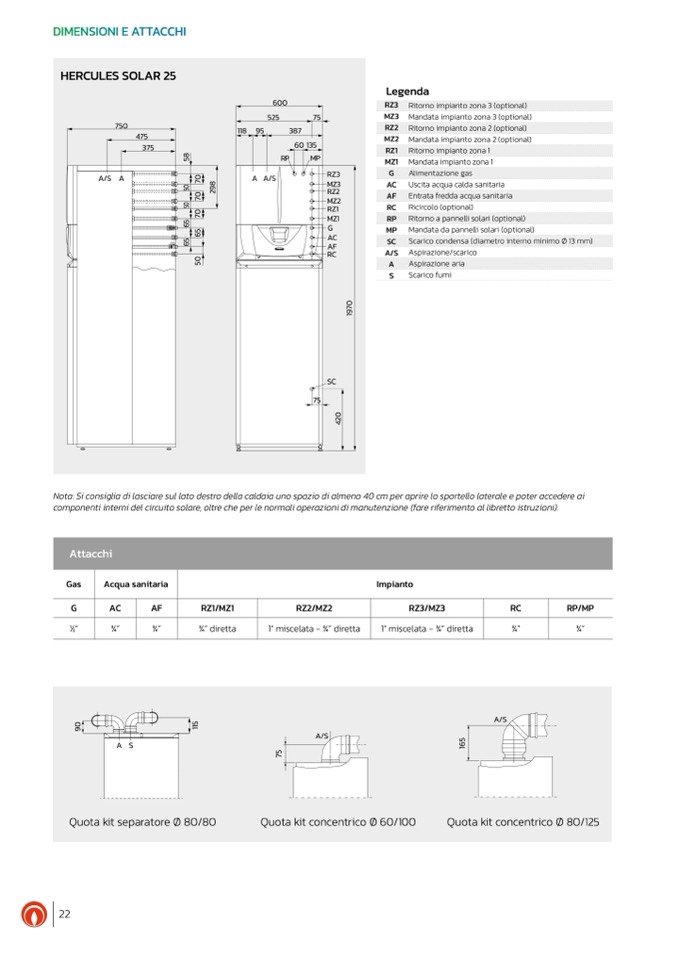

DIMENSIONI E ATTACCHI

HERCULES SOLAR 25

750

475

375

8

5

Legenda

600

RZ3

Ritorno impianto zona 3 (optional)

525

75

MZ3

Mandata impianto zona 3 (optional)

118 95

387

RZ2

Ritorno impianto zona 2 (optional)

MZ2

Mandata impianto zona 2 (optional)

60 135

RZ1

Ritorno impianto zona 1

RP

MP

MZ1

Mandata impianto zona 1

A A/S

RZ3

G

Alimentazione gas

MZ3

AC

Uscita acqua calda sanitaria

RZ2

AF

Entrata fredda acqua sanitaria

MZ2

RC

RZ1

Ricircolo (optional)

MZ1

RP

Ritorno a pannelli solari (optional)

G

MP

Mandata da pannelli solari (optional)

AC

SC

Scarico condensa (diametro interno minimo Ø 13 mm)

AF

RC

A/S

Aspirazione/scarico

A

Aspirazione aria

S

Scarico fumi

22

Attacchi

Gas

G

1⁄2”

Acqua sanitaria

AC

AF

3⁄4”

3⁄4”

RZ1/MZ1

3⁄4” diretta

RZ2/MZ2

1" miscelata - 3⁄4” diretta

Impianto

RZ3/MZ3

1" miscelata - 3⁄4” diretta

RC

RP/MP

A/S A

0

0

5

7

8

9

2

0

5

0

7

0

7

5

6

5

6

0

9

5

1

AS

A/S

Quota kit separatore Ø 80/80

Quota kit concentrico Ø 60/100

Quota kit concentrico Ø 80/125

5

6

0

5

0

7

9

1

SC

75

0

2

4

Nota: Si consiglia di lasciare sul lato destro della caldaia uno spazio di almeno 40 cm per aprire lo sportello laterale e poter accedere ai

componenti interni del circuito solare, oltre che per le normali operazioni di manutenzione (fare riferimento al libretto istruzioni).

A/S

5

6

1

5

7

3⁄4”

3⁄4”
