3,76

2,93

2,03

1

1,87

1,44

5,33

2,74

6,85

3,58

3,76

2,93

2,03

1

1,44

1,87

6,85

3,58

kW

7

6

5

proposal 3

ACCESSORI

ACHPS

Sistema ad alto rendimento ACHPS

vs

Sistema a 4 tubi classico

kW

7

6

5

4

3

2

1

0

FNL94

Sistema a 4 tubi classico

ACHPS

TH2O (°C) IN

DeltaT IN/OUT :10°C

35

45

55

65

75

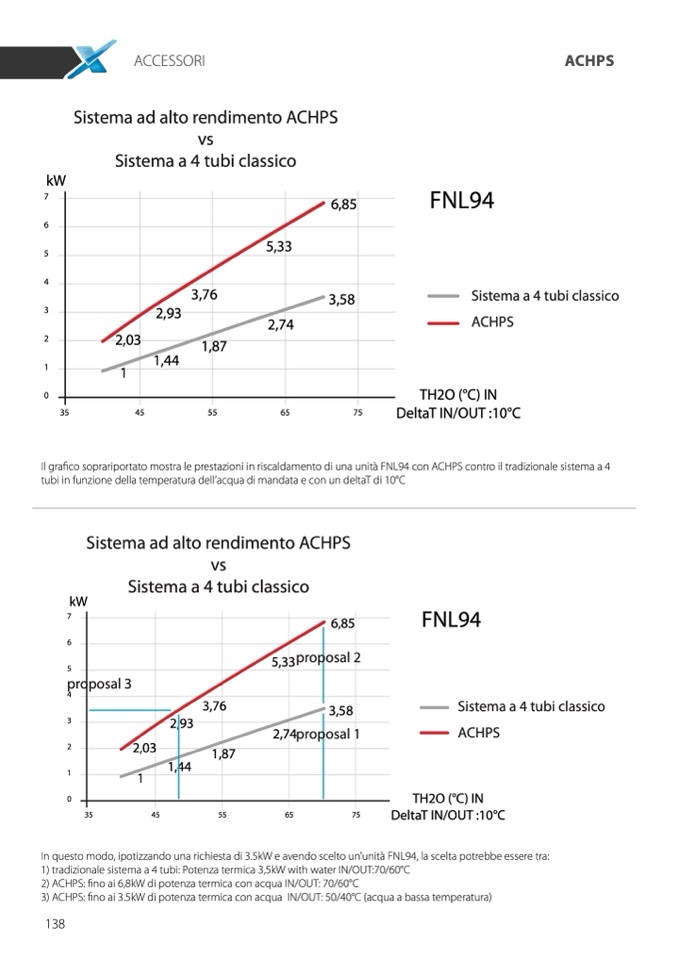

Il grafico soprariportato mostra le prestazioni in riscaldamento di una unità FNL94 con ACHPS contro il tradizionale sistema a 4

tubi in funzione della temperatura dell’acqua di mandata e con un deltaT di 10°C

Sistema ad alto rendimento ACHPS

vs

Sistema a 4 tubi classico

FNL94

5,33

proposal 2

4

3

2

1

0

2,74proposal 1

35

45

55

65

75

Sistema a 4 tubi classico

ACHPS

TH2O (°C) IN

DeltaT IN/OUT :10°C

In questo modo, ipotizzando una richiesta di 3.5kW e avendo scelto un’unità FNL94, la scelta potrebbe essere tra:

1) tradizionale sistema a 4 tubi: Potenza termica 3,5kW with water IN/OUT:70/60°C

2) ACHPS: fino ai 6,8kW di potenza termica con acqua IN/OUT: 70/60°C

3) ACHPS: fino ai 3.5kW di potenza termica con acqua IN/OUT: 50/40°C (acqua a bassa temperatura)
