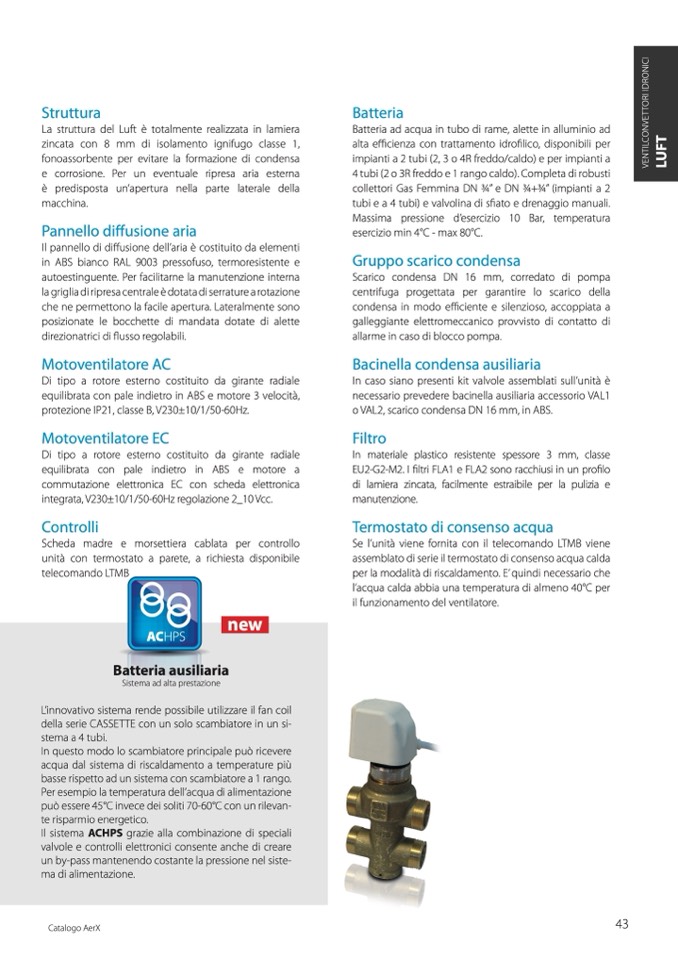

new
ACHPS
Batteria ausiliaria
Sistema ad alta prestazione
L’innovativo sistema rende possibile utilizzare il fan coil
della serie CASSETTE con un solo scambiatore in un si-
stema a 4 tubi.
In questo modo lo scambiatore principale può ricevere
acqua dal sistema di riscaldamento a temperature più
basse rispetto ad un sistema con scambiatore a 1 rango.
Per esempio la temperatura dell’acqua di alimentazione
può essere 45°C invece dei soliti 70-60°C con un rilevan-
te risparmio energetico.
Il sistema ACHPS grazie alla combinazione di speciali
valvole e controlli elettronici consente anche di creare
un by-pass mantenendo costante la pressione nel siste-
ma di alimentazione.
Struttura
La struttura del Luft è totalmente realizzata in lamiera
zincata con 8 mm di isolamento ignifugo classe 1,
fonoassorbente per evitare la formazione di condensa
e corrosione. Per un eventuale ripresa aria esterna
è predisposta un’apertura nella parte laterale della
macchina.
Pannello diffusione aria
Il pannello di diffusione dell’aria è costituito da elementi
in ABS bianco RAL 9003 pressofuso, termoresistente e
autoestinguente. Per facilitarne la manutenzione interna
la griglia di ripresa centrale è dotata di serrature a rotazione
che ne permettono la facile apertura. Lateralmente sono
posizionate le bocchette di mandata dotate di alette
direzionatrici di flusso regolabili.
Motoventilatore AC
Di tipo a rotore esterno costituito da girante radiale
equilibrata con pale indietro in ABS e motore 3 velocità,
protezione IP21, classe B, V230±10/1/50-60Hz.
Motoventilatore EC
Di tipo a rotore esterno costituito da girante radiale
equilibrata con pale indietro in ABS e motore a
commutazione elettronica EC con scheda elettronica
integrata, V230±10/1/50-60Hz regolazione 2_10 Vcc.
Controlli
Scheda madre e morsettiera cablata per controllo
unità con termostato a parete, a richiesta disponibile
telecomando LTMB
Batteria
Batteria ad acqua in tubo di rame, alette in alluminio ad
alta efficienza con trattamento idrofilico, disponibili per
impianti a 2 tubi (2, 3 o 4R freddo/caldo) e per impianti a
4 tubi (2 o 3R freddo e 1 rango caldo). Completa di robusti
collettori Gas Femmina DN 3⁄4” e DN 3⁄4+3⁄4” (impianti a 2
tubi e a 4 tubi) e valvolina di sfiato e drenaggio manuali.
Massima pressione d’esercizio 10 Bar, temperatura
esercizio min 4°C - max 80°C.
Gruppo scarico condensa
Scarico condensa DN 16 mm, corredato di pompa
centrifuga progettata per garantire lo scarico della
condensa in modo efficiente e silenzioso, accoppiata a
galleggiante elettromeccanico provvisto di contatto di
allarme in caso di blocco pompa.
Bacinella condensa ausiliaria
In caso siano presenti kit valvole assemblati sull’unità è
necessario prevedere bacinella ausiliaria accessorio VAL1
o VAL2, scarico condensa DN 16 mm, in ABS.
Filtro
In materiale plastico resistente spessore 3 mm, classe
EU2-G2-M2. I filtri FLA1 e FLA2 sono racchiusi in un profilo
di lamiera zincata, facilmente estraibile per la pulizia e
manutenzione.
Termostato di consenso acqua
Se l’unità viene fornita con il telecomando LTMB viene
assemblato di serie il termostato di consenso acqua calda
per la modalità di riscaldamento. E’ quindi necessario che
l’acqua calda abbia una temperatura di almeno 40°C per
il funzionamento del ventilatore.
