Il telaio è realizzato con profili in acciaio e pannelli sono

di tipo sandwich con isolamento termico e acustico in

lana minerale (spessore 10 mm per i modelli dal 10 a 42,

spessore di 20 mm per modelli 51 e 65). I pannelli sono

in acciaio preverniciato esterno, acciaio zincato galvaniz-

zato all’interno, completo di guarnizioni , fissati al telaio

mediante viti in acciaio

SRD

SPD

SFG

MP2D

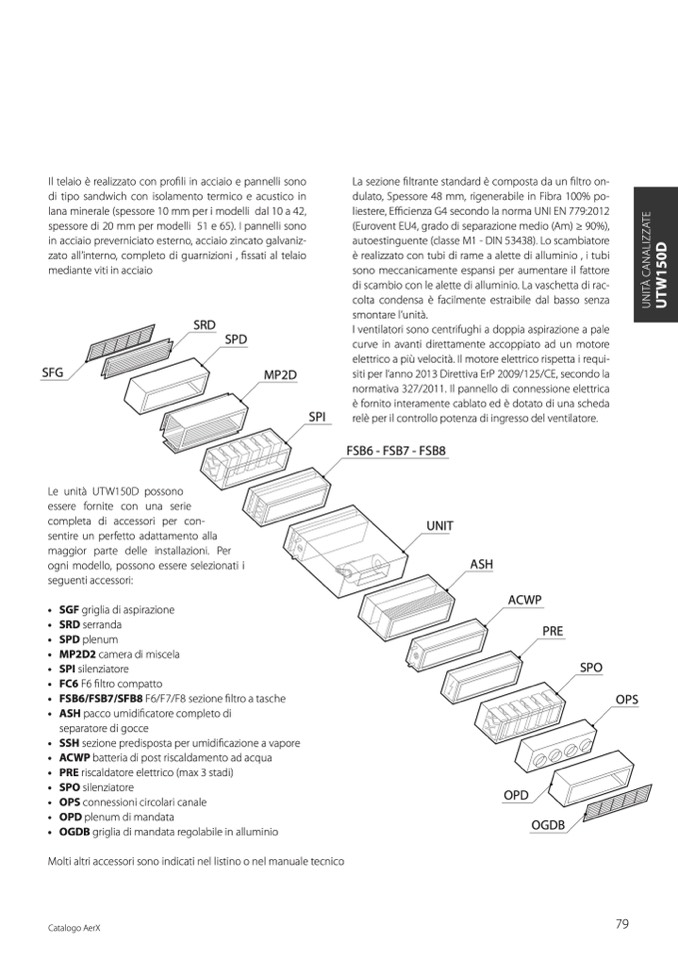

Le unità UTW150D possono

essere fornite con una serie

completa di accessori per con-

sentire un perfetto adattamento alla

maggior parte delle installazioni. Per

ogni modello, possono essere selezionati i

seguenti accessori:

• SGF griglia di aspirazione

• SRD serranda

• SPD plenum

• MP2D2 camera di miscela

• SPI silenziatore

• FC6 F6 filtro compatto

• FSB6/FSB7/SFB8 F6/F7/F8 sezione filtro a tasche

• ASH pacco umidificatore completo di

separatore di gocce

• SSH sezione predisposta per umidificazione a vapore

• ACWP batteria di post riscaldamento ad acqua

• PRE riscaldatore elettrico (max 3 stadi)

• SPO silenziatore

• OPS connessioni circolari canale

• OPD plenum di mandata

• OGDB griglia di mandata regolabile in alluminio

Molti altri accessori sono indicati nel listino o nel manuale

La sezione filtrante standard è composta da un filtro on-

dulato, Spessore 48 mm, rigenerabile in Fibra 100% po-

liestere, Efficienza G4 secondo la norma UNI EN 779:2012

(Eurovent EU4, grado di separazione medio (Am) ≥ 90%),

autoestinguente (classe M1 - DIN 53438). Lo scambiatore

è realizzato con tubi di rame a alette di alluminio , i tubi

sono meccanicamente espansi per aumentare il fattore

di scambio con le alette di alluminio. La vaschetta di rac-

colta condensa è facilmente estraibile dal basso senza

smontare l’unità.

I ventilatori sono centrifughi a doppia aspirazione a pale

curve in avanti direttamente accoppiato ad un motore

elettrico a più velocità. Il motore elettrico rispetta i requi-

siti per l’anno 2013 Direttiva ErP 2009/125/CE, secondo la

normativa 327/2011. Il pannello di connessione elettrica

è fornito interamente cablato ed è dotato di una scheda

SPI

relè per il controllo potenza di ingresso del ventilatore.

FSB6 - FSB7 - FSB8

UNIT

ASH

ACWP

PRE

SPO

OPS

Catalogo AerX

79

tecnico

OPD

OGDB
