SHRM Advance

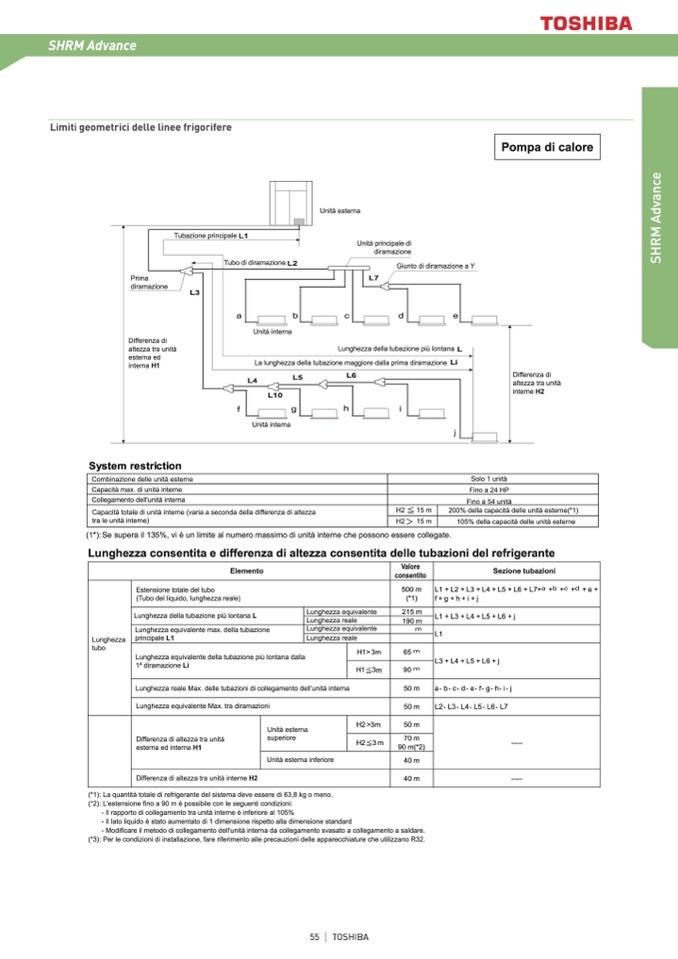

Limiti geometrici delle linee frigorifere
Prima
diramazione
L3
Differenza di
altezza tra unità
esterna ed
interna H1
System restriction
L4
L10
L5
Lunghezza della tubazione più lontana L
L6
Differenza di
altezza tra unità
interne H2
Tubazione principale L1
Tubo di diramazione L2
Unità esterna
Unità principale di
diramazione
Giunto di diramazione a Y
L 7
a
b
c
d
e
Unità interna
f
g
h
i
Unità interna
j
(1*): Se supera il 135%, vi è un limite al numero massimo di unità interne che possono essere collegate.
Lunghezza consentita e differenza di altezza consentita delle tubazioni del refrigerante
(*1): La quantità totale di refrigerante del sistema deve essere di 63,8 kg o meno.
(*2): L'estensione fino a 90 m è possibile con le seguenti condizioni:
- Il rapporto di collegamento tra unità interne è inferiore al 105%
- Il lato liquido è stato aumentato di 1 dimensione rispetto alla dimensione standard
- Modificare il metodo di collegamento dell'unità interna da collegamento svasato a collegamento a saldare.
(*3): Per le condizioni di installazione, fare riferimento alle precauzioni delle apparecchiature che utilizzano R32.
55 TOSHIBA
Pompa di calore
S
H
R
M
A
d
v
a
n
c
e
La lunghezza della tubazione maggiore dalla prima diramazione Li
Combinazione delle unità esterne
Solo 1 unità
Capacità max. di unità interne
Fino a 24 HP
Collegamento dell'unità interna
Fino a 54 unità
Capacità totale di unità interne (varia a seconda della differenza di altezza
tra le unità interne)
H2 15 m
200% della capacità delle unità esterne(*1)
H2 15 m
105% della capacità delle unità esterne
Elemento
Valore
consentito
Sezione tubazioni
Lunghezza
tubo
Estensione totale del tubo
(Tubo del liquido, lunghezza reale)
500 m
(*1)
L1+L2+L3+L4+L5+L6+L7+ + + + +e+
f+g+h+i+j
Lunghezza della tubazione più lontana L
Lunghezza equivalente
215 m
L1 + L3 + L4 + L5 + L6 + j
Lunghezza reale
190 m
Lunghezza equivalente max. della tubazione
principale L1
Lunghezza equivalente
L1
Lunghezza reale
Lunghezza equivalente della tubazione più lontana dalla
1a diramazione Li
H1>3m
65
L3 + L4 + L5 + L6 + j
H1 3m
90
Lunghezza reale Max. delle tubazioni di collegamento dell’unità interna
50 m
abcdefghij
Lunghezza equivalente Max. tra diramazioni
50 m
L2 L3 L4 L5 L6 L7
Differenza di altezza tra unità
esterna ed interna H1
Unità esterna
superiore
H2 >3m
50 m
-----
H2 3m
70 m
90 m(*2)
Unità esterna inferiore
40 m
Differenza di altezza tra unità interne H2
40 m
-----
