VRFA3TUBI

MMY-MAP_FT8P

SHRM-e

MMY-MAP0806FT8P-E, MMY-MAP1006FT8P-E

(Note)

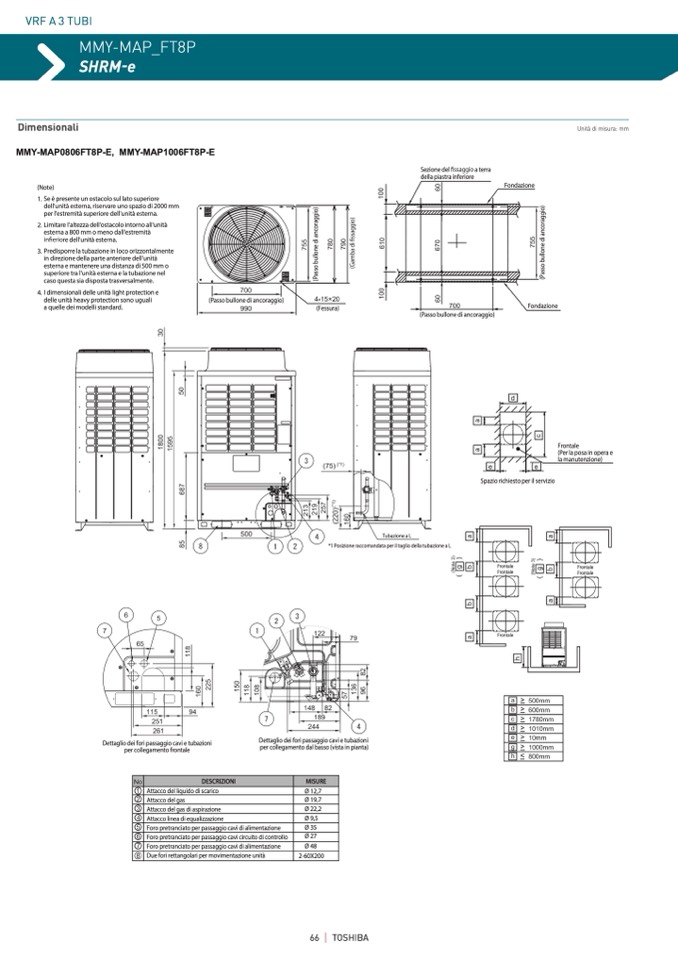

Dimensionali

Unità di misura: mm

1. Se è presente un ostacolo sul lato superiore

dell'unità esterna, riservare uno spazio di 2000 mm

per l'estremità superiore dell'unità esterna.

)

o

i

)

o

i

g

2. Limitare l'altezza dell'ostacolo intorno all'unità

g

a

r

g

a

r

o

esterna a 800 mm o meno dall'estremità

o

c

n

c

n

a

re dell'unità esterna.

a

i

d

i

d

e

3. Predisporre la tubazione in loco orizzontalmente

e

n

o

l

n

o

l

u

in direzione della parte anteriore dell'unità

esterna e mantenere una distanza di 500 mm o

u

b

o

b

o

s

superiore tra l'unità esterna e la tubazione nel

s

a

P

s

a

P

(

caso questa sia disposta trasversalmente.

(

4. I dimensionali delle unità light protection e

delle unità heavy protection sono uguali

a quelle dei modelli standard.

(Passo bullone di ancoraggio)

Fondazione

Dettaglio dei fori passaggio cavi e tubazioni

per collegamento frontale

DESCRIZIONI

Attacco del liquido di scarico

Attacco del gas

Attacco del gas di aspirazione

Attacco linea di equalizzazione

Foro pretranciato per passaggio cavi di alimentazione

Foro pretranciato per passaggio cavi circuito di controllo

Foro pretranciato per passaggio cavi di alimentazione

Due fori rettangolari per movimentazione unità

MISURE

Ø 12,7

Ø 19,7

Ø 22,2

Ø 9,5

Ø 35

Ø 27

Ø 48

2-60X200

Dettaglio dei fori passaggio cavi e tubazioni

per collegamento dal basso (vista in pianta)

(Fessura)

(Passo bullone di ancoraggio)

Tubazione a L

*1 Posizione raccomandata per il taglio della tubazione a L

Spazio richiesto per il servizio

Frontale

Frontale

Frontale

Frontale

(Per la posa in opera e

la manutenzione)

Frontale

Frontale

66 TOSHIBA

Sezione del

della piastra inferiore

a terra

Fondazione
