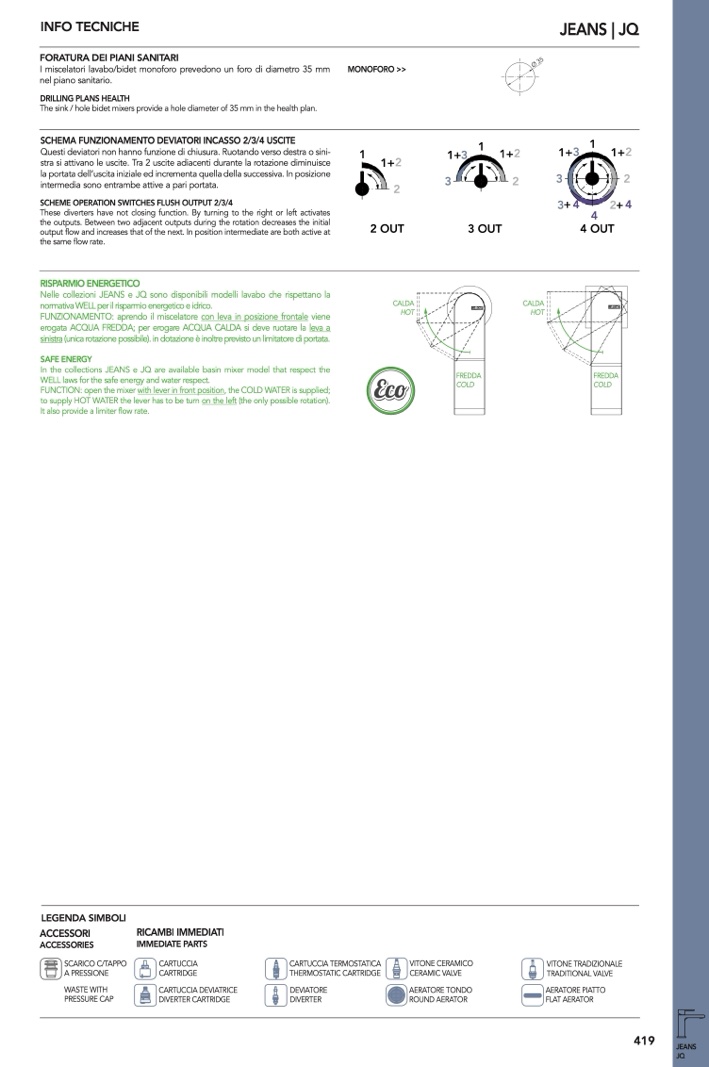

INFO TECNICHE

FORATURA DEI PIANI SANITARI

I miscelatori lavabo/bidet monoforo prevedono un foro di diametro 35 mm

nel piano sanitario.

DRILLING PLANS HEALTH

The sink / hole bidet mixers provide a hole diameter of 35 mm in the health plan.

SCHEMA FUNZIONAMENTO DEVIATORI INCASSO 2/3/4 USCITE

Questi deviatori non hanno funzione di chiusura. Ruotando verso destra o sini-

stra si attivano le uscite. Tra 2 uscite adiacenti durante la rotazione diminuisce

la portata dell’uscita iniziale ed incrementa quella della successiva. In posizione

intermedia sono entrambe attive a pari portata.

SCHEME OPERATION SWITCHES FLUSH OUTPUT 2/3/4

These diverters have not closing function. By turning to the right or left activates

the outputs. Between two adjacent outputs during the rotation decreases the initial

output flow and increases that of the next. In position intermediate are both active at

the same flow rate.

RISPARMIO ENERGETICO

Nelle collezioni JEANS e JQ sono disponibili modelli lavabo che rispettano la

normativa WELL per il risparmio energetico e idrico.

FUNZIONAMENTO: aprendo il miscelatore con leva in posizione frontale viene

erogata ACQUA FREDDA; per erogare ACQUA CALDA si deve ruotare la leva a

sinistra (unica rotazione possibile). in dotazione è inoltre previsto un limitatore di portata.

SAFE ENERGY

In the collections JEANS e JQ are available basin mixer model that respect the

WELL laws for the safe energy and water respect.

FUNCTION: open the mixer with lever in front position, the COLD WATER is supplied;

to supply HOT WATER the lever has to be turn on the left (the only possible rotation).

It also provide a limiter flow rate.

JEANS | JQ

LEGENDA SIMBOLI

ACCESSORI

ACCESSORIES

SCARICO C/TAPPO

A PRESSIONE

WASTE WITH

PRESSURE CAP

RICAMBI IMMEDIATI

IMMEDIATE PARTS

CARTUCCIA

CARTRIDGE

CARTUCCIA DEVIATRICE

DIVERTER CARTRIDGE

CARTUCCIA TERMOSTATICA

THERMOSTATIC CARTRIDGE

DEVIATORE

DIVERTER

VITONE CERAMICO

CERAMIC VALVE

AERATORE TONDO

ROUND AERATOR

VITONE TRADIZIONALE

TRADITIONAL VALVE

AERATORE PIATTO

FLAT AERATOR

MONOFORO >>

CALDA

HOT

CALDA

HOT

FREDDA

COLD

FREDDA

COLD

419

JQ

JEANS
