IXS inox
Engineers Bellosta Rubinetterie are also available to architects and designers, to
offer an exclusive service: customizations of items according to specific aesthetic
requirements or issues related to design constraints, verification of the feasibility
studies and development through appropriate CAD technical design the required
special product. For information and requests “SU MISURA” PROJECTS:
ufficiotecnico@bellostarubinetterie.com
FEATURES AND CLEANING STAINLESS STEEL
Stainless steel AISI 316L faucet, brushing finished. The stainless steel AISI 316L, offer
the best resistance for the corrosion, for the decay and for the bacterial attack.
The stainless steel chose, in general, is take in the reason of particular aggressive
ambient, by assure the unchanged time and by reducing the needs of maintenance.
The absence of protective covering take out any possible outward hairline crack that
could make erosion on the traditional faucet.
Daily cleaning with a not aggressive detergent and no abrasive sponge, rinse with a
lot of hot water. Dry with a dust cloth or using denatured alcohol.
Pass the cloth in the sense of original brushing. The stainless steel AISI 316L allowed
the respect of many rules and international laws about the drinking water. Every 10
days add, to the daily cleaning, a specific creamy product.
YES: water with 20% vinegar and creamy for steel
NO: products with chloride and for the silver cleaning
SAVING WATER
For the saving water, all the basin and bidet spout have aerator with flow rate at 5lt/
min, interchangeable with more flow rate aerator, in the case of using spout for fill up
the bath.
The ceiling are provided by flow rate limiter at 8lt/min, which could not be remove.
The hand shower 455013 and 454025 are provided by no return valve.
TECHNICAL ADVICE
All mixers of the IXS collection are perfectly tested. To guarantee the perfect
functionality of the cartridge for a long time, we advise to clean the sanitary plant
before installing the mixer. Moreover we advise to install angle valve with filter (art.
4520).
Attention: If the lavatory top is more than cm 5 hick, please point it out when placing
the order.
46

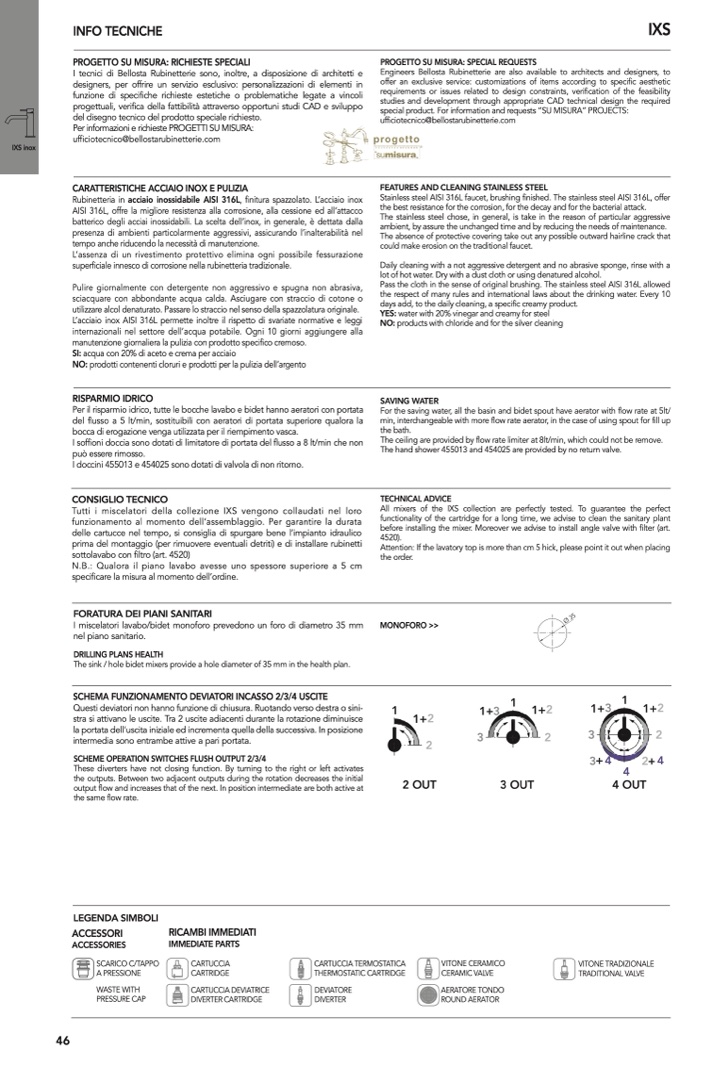

INFO TECNICHE
PROGETTO SU MISURA: RICHIESTE SPECIALI
I tecnici di Bellosta Rubinetterie sono, inoltre, a disposizione di architetti e
designers, per offrire un servizio esclusivo: personalizzazioni di elementi in
funzione di specifiche richieste estetiche o problematiche legate a vincoli
progettuali, verifica della fattibilità attraverso opportuni studi CAD e sviluppo
del disegno tecnico del prodotto speciale richiesto.
Per informazioni e richieste PROGETTI SU MISURA:
ufficiotecnico@bellostarubinetterie.com
CARATTERISTICHE ACCIAIO INOX E PULIZIA
Rubinetteria in acciaio inossidabile AISI 316L, finitura spazzolato. L’acciaio inox
AISI 316L, offre la migliore resistenza alla corrosione, alla cessione ed all’attacco
batterico degli acciai inossidabili. La scelta dell’inox, in generale, è dettata dalla
presenza di ambienti particolarmente aggressivi, assicurando l’inalterabilità nel
tempo anche riducendo la necessit
à di manutenzione.
L’assenza di un rivestimento protettivo elimina ogni possibile fessurazione
superficiale innesco di corrosione nella rubinetteria tradizionale.
Pulire giornalmente con detergente non aggressivo e spugna non abrasiva,
sciacquare con abbondante acqua calda. Asciugare con straccio di cotone o
utilizzare alcol denaturato. Passare lo straccio nel senso della spazzolatura originale.
L’acciaio inox AISI 316L permette inoltre il rispetto di svariate normative e leggi
internazionali nel settore dell’acqua potabile. Ogni 10 giorni aggiungere alla
manutenzione giornaliera la pulizia con prodotto specifico cremoso.
SI: acqua con 20% di aceto e crema per acciaio
NO: prodotti contenenti cloruri e prodotti per la pulizia dell’argento
RISPARMIO IDRICO
Per il risparmio idrico, tutte le bocche lavabo e bidet hanno aeratori con portata
del flusso a 5 lt/min, sostituibili con aeratori di portata superiore qualora la
bocca di erogazione venga utilizzata per il riempimento vasca.
I soffioni doccia sono dotati di limitatore di portata del flusso a 8 lt/min che non
può essere rimosso.
I doccini 455013 e 454025 sono dotati di valvola di non ritorno.
CONSIGLIO TECNICO
Tutti i miscelatori della collezione IXS vengono collaudati nel loro
funzionamento al momento dell’assemblaggio. Per garantire la durata
delle cartucce nel tempo, si consiglia di spurgare bene l’impianto idraulico
prima del montaggio (per rimuovere eventuali detriti) e di installare rubinetti
sottolavabo con filtro (art. 4520)
N.B.: Qualora il piano lavabo avesse uno spessore superiore a 5 cm
specificare la misura al momento dell’ordine.
FORATURA DEI PIANI SANITARI
I miscelatori lavabo/bidet monoforo prevedono un foro di diametro 35 mm
nel piano sanitario.
DRILLING PLANS HEALTH
The sink / hole bidet mixers provide a hole diameter of 35 mm in the health plan.
SCHEMA FUNZIONAMENTO DEVIATORI INCASSO 2/3/4 USCITE
Questi deviatori non hanno funzione di chiusura. Ruotando verso destra o sini-
stra si attivano le uscite. Tra 2 uscite adiacenti durante la rotazione diminuisce
la portata dell’uscita iniziale ed incrementa quella della successiva. In posizione
intermedia sono entrambe attive a pari portata.
SCHEME OPERATION SWITCHES FLUSH OUTPUT 2/3/4
These diverters have not closing function. By turning to the right or left activates
the outputs. Between two adjacent outputs during the rotation decreases the initial
output flow and increases that of the next. In position intermediate are both active at
the same flow rate.
IXS
LEGENDA SIMBOLI
ACCESSORI
ACCESSORIES
SCARICO C/TAPPO
A PRESSIONE
WASTE WITH
PRESSURE CAP
RICAMBI IMMEDIATI
IMMEDIATE PARTS
CARTUCCIA
CARTRIDGE
CARTUCCIA DEVIATRICE
DIVERTER CARTRIDGE
CARTUCCIA TERMOSTATICA
THERMOSTATIC CARTRIDGE
DEVIATORE
DIVERTER
VITONE CERAMICO
CERAMIC VALVE
AERATORE TONDO
ROUND AERATOR
VITONE TRADIZIONALE
TRADITIONAL VALVE
PROGETTO SU MISURA: SPECIAL REQUESTS
MONOFORO >>
