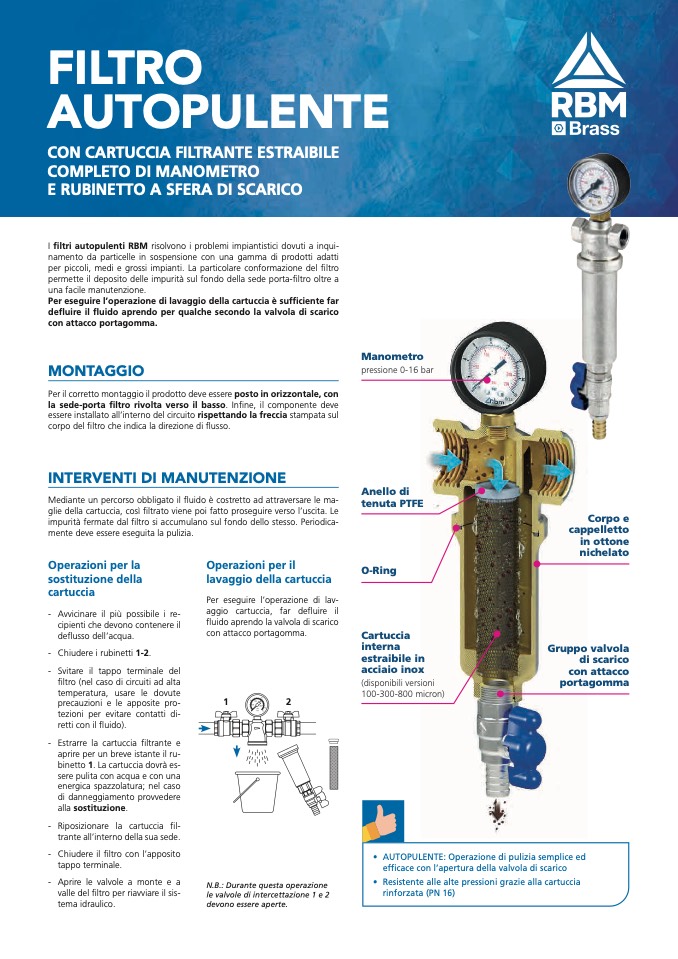

FILTRO

AUTOPULENTE

CON CARTUCCIA FILTRANTE ESTRAIBILE

COMPLETO DI MANOMETRO

E RUBINETTO A SFERA DI SCARICO

I filtri autopulenti RBM risolvono i problemi impiantistici dovuti a inqui-

namento da particelle in sospensione con una gamma di prodotti adatti

per piccoli, medi e grossi impianti. La particolare conformazione del filtro

permette il deposito delle impurità sul fondo della sede porta-filtro oltre a

una facile manutenzione.

Per eseguire l’operazione di lavaggio della cartuccia è sufficiente far

defluire il fluido aprendo per qualche secondo la valvola di scarico

con attacco portagomma.

MONTAGGIO

Per il corretto montaggio il prodotto deve essere posto in orizzontale, con

la sede-porta filtro rivolta verso il basso. Infine, il componente deve

essere installato all’interno del circuito rispettando la freccia stampata sul

corpo del filtro che indica la direzione di flusso.

INTERVENTI DI MANUTENZIONE

Mediante un percorso obbligato il fluido è costretto ad attraversare le ma-

glie della cartuccia, così filtrato viene poi fatto proseguire verso l’uscita. Le

impurità fermate dal filtro si accumulano sul fondo dello stesso. Periodica-

mente deve essere eseguita la pulizia.

Manometro

pressione 0-16 bar

Anello di

tenuta PTFE

O-Ring

Cartuccia

interna

estraibile in

acciaio inox

(disponibili versioni

100-300-800 micron)

Corpo e

cappelletto

in ottone

nichelato

Gruppo valvola

di scarico

con attacco

portagomma

Operazioni per la

sostituzione della

cartuccia

- Avvicinare il più possibile i re-

cipienti che devono contenere il

deflusso dell’acqua.

- Chiudere i rubinetti 1-2.

- Svitare il tappo terminale del

filtro (nel caso di circuiti ad alta

temperatura, usare le dovute

precauzioni e le apposite pro-

tezioni per evitare contatti di-

retti con il fluido).

- Estrarre la cartuccia filtrante e

aprire per un breve istante il ru-

binetto 1. La cartuccia dovrà es-

sere pulita con acqua e con una

energica spazzolatura; nel caso

di danneggiamento provvedere

alla sostituzione.

- Riposizionare la cartuccia fil-

trante all’interno della sua sede.

- Chiudere il filtro con l’apposito

tappo terminale.

- Aprire le valvole a monte e a

valle del filtro per riavviare il sis-

tema idraulico.

Operazioni per il

lavaggio della cartuccia

Per eseguire l’operazione di lav-

aggio cartuccia, far defluire il

fluido aprendo la valvola di scarico

con attacco portagomma.

1

2

N.B.: Durante questa operazione

le valvole di intercettazione 1 e 2

devono essere aperte.

• AUTOPULENTE: Operazione di pulizia semplice ed

effificace con l’apertura della valvola di scarico

• Resistente alle alte pressioni grazie alla cartuccia

rinforzata (PN 16)
