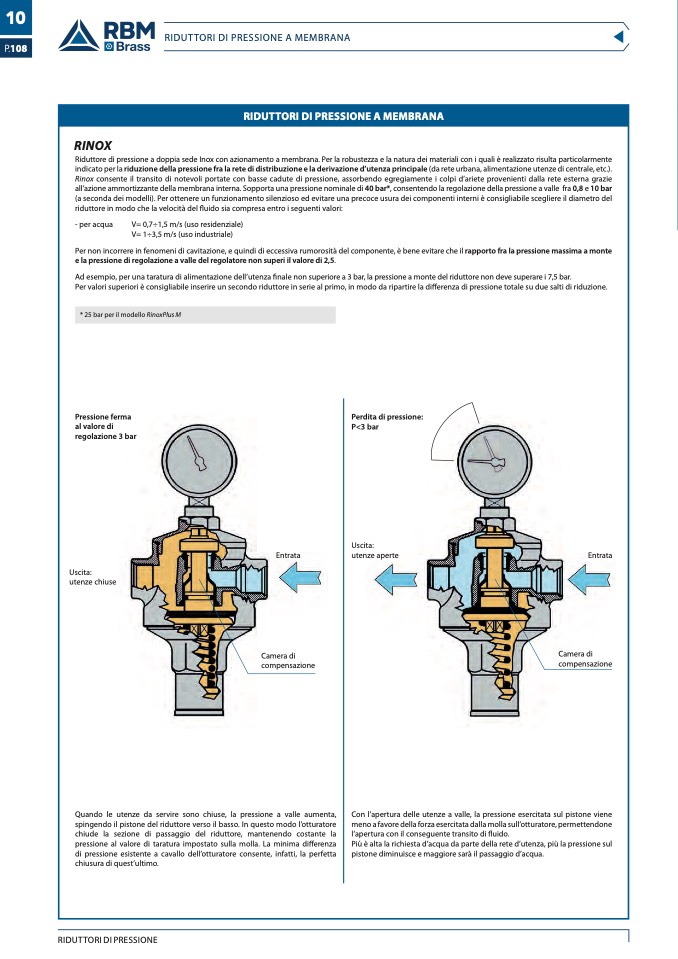

RIDUTTORI DI PRESSIONE A MEMBRANA

P.108

P.108

RIDUTTORI DI PRESSIONE A MEMBRANA

RINOX

Riduttore di pressione a doppia sede Inox con azionamento a membrana. Per la robustezza e la natura dei materiali con i quali

è realizzato risulta particolarmente

indicato per la riduzione della pressione fra la rete di distribuzione e la derivazione d’utenza principale (da rete urbana, alimentazione utenze di centrale, etc.).

Rinox consente il transito di notevoli portate con basse cadute di pressione, assorbendo egregiamente i colpi d’ariete provenienti dalla rete esterna grazie

all’azione ammortizzante della membrana interna. Sopporta una pressione nominale di 40 bar*, consentendo la regolazione della pressione a valle fra 0,8 e 10 bar

(a seconda dei modelli). Per ottenere un funzionamento silenzioso ed evitare una precoce usura dei componenti interni è consigliabile scegliere il diametro del

riduttore in modo che la velocità del flfluido sia compresa entro i seguenti valori:

- per acqua

V= 0,7÷1,5 m/s (uso residenziale)

V= 1÷3,5 m/s (uso industriale)

Per non incorrere in fenomeni di cavitazione, e quindi di eccessiva rumorosità del componente, è bene evitare che il rapporto fra la pressione massima a monte

e la pressione di regolazione a valle del regolatore non superi il valore di 2,5.

Ad esempio, per una taratura di alimentazione dell’utenza fifinale non superiore a 3 bar, la pressione a monte del riduttore non deve superare i 7,5 bar.

Per valori superiori è consigliabile inserire un secondo riduttore in serie al primo, in modo da ripartire la difffferenza di pressione totale su due salti di riduzione.

* 25 bar per il modello RinoxPlus M

Pressione ferma

al valore di

regolazione 3 bar

Uscita:

utenze chiuse

Entrata

Camera di

compensazione

Perdita di pressione:

P<3 bar

Uscita:

utenze aperte

Entrata

Camera di

compensazione

Quando le utenze da servire sono chiuse, la pressione a valle aumenta,

spingendo il pistone del riduttore verso il basso. In questo modo l’otturatore

chiude la sezione di passaggio del riduttore, mantenendo costante la

pressione al valore di taratura impostato sulla molla. La minima di

fffferenza

di pressione esistente a cavallo dell’otturatore consente, infatti, la perfetta

chiusura di quest’ultimo.

Con l’apertura delle utenze a valle, la pressione esercitata sul pistone viene

meno a favore della forza esercitata dalla molla sull’otturatore, permettendone

l’apertura con il conseguente transito di flfluido.

Più è alta la richiesta d’acqua da parte della rete d’utenza, più la pressione sul

pistone diminuisce e maggiore sarà il passaggio d’acqua.
