RINOX

RIDUTTORI REGOLATORI DI PRESSIONE

COMPENSATI A MEMBRANA A DUE

SEDI IN ACCIAIO INOX

Rispondenti a EN 1567 e omologati

Conformità

I riduttori di pressione RBM Rinox trovano im-

piego negli impianti idrotermosanitari, in parti-

colar modo per ridurre la pressione fra la rete

di distribuzione e le derivazioni d’utenza prin-

cipale.

Le caratteristiche costruttive e il funzionamento

a membrana rendono Rinox il prodotto ide-

ale da utilizzare in circuiti in cui la pressione a

monte può essere soggetta a forti oscillazioni

(fenomeno del colpo d’ariete).

La camera di compensazione presente nel ridut-

tore consente inoltre di evitare che tali fluttu-

azioni possano ripercuotersi sulla pressione di

taratura, mantenendola stabile.

(misure 1/2” e 3/4”)

Membrana

in gomma

stampata

Ghiera / vite

di taratura

Attacco porta-manometro

Doppia sede di

tenuta acciaio inox

Camera di

compensazione

Molla di

regolazione

• Membrana stampata (maggiore sensibilit

à -

maggiore durata - frizioni molto ridotte).

• Doppia sede di tenuta in acciaio inox

(protegge organi in movimento - guida

il movimento - maggiore sensibilit

à di

regolazione - non intaccabile dal calcare).

• PN 40 bar: ideale per installazioni in edififici di

altezza elevata.

• Resistente ad alte temperature: temperatura

di esercizio max. 80°C.

• Compensato: le variazioni di pressione a

monte sono compensate, di conseguenza la

taratura in uscita è sempre costante.

• Vasto campo di applicazione.

• Installabile in qualunque posizione: verticale,

orizzontale, diagonale e rivolto verso il

basso.

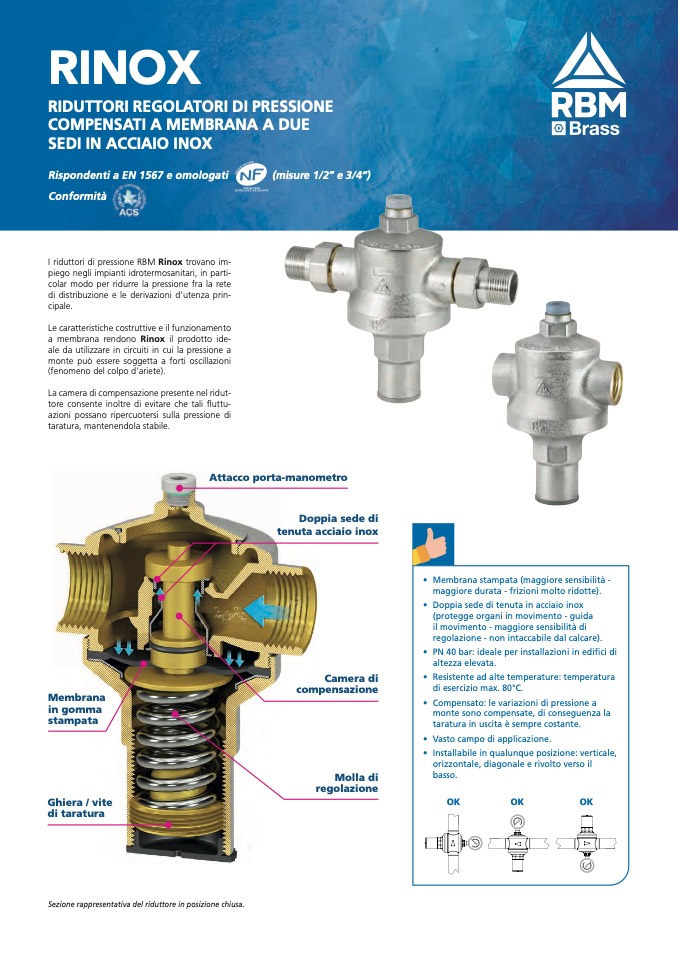

Sezione rappresentativa del riduttore in posizione chiusa.
