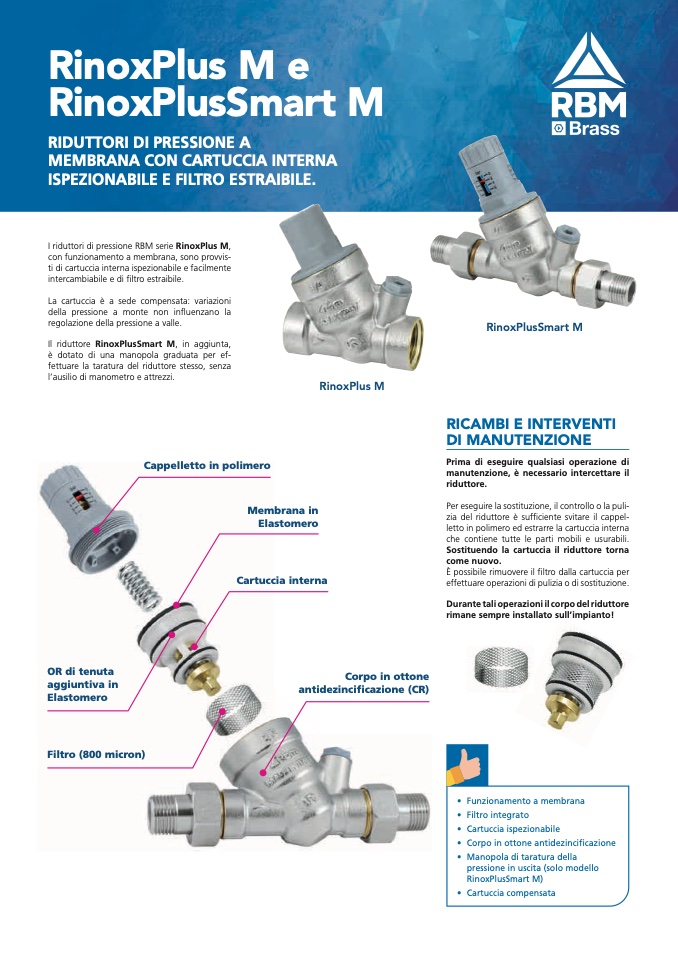

RinoxPlus M e

RinoxPlusSmart M

RIDUTTORI DI PRESSIONE A

MEMBRANA CON CARTUCCIA INTERNA

ISPEZIONABILE E FILTRO ESTRAIBILE.

I riduttori di pressione RBM serie RinoxPlus M,

con funzionamento a membrana, sono provvis-

ti di cartuccia interna ispezionabile e facilmente

intercambiabile e di filtro estraibile.

La cartuccia è a sede compensata: variazioni

della pressione a monte non influenzano la

regolazione della pressione a valle.

Il riduttore RinoxPlusSmart M, in aggiunta,

è dotato di una manopola graduata per ef-

fettuare la taratura del riduttore stesso, senza

l’ausilio di manometro e attrezzi.

RinoxPlus M

RinoxPlusSmart M

RICAMBI E INTERVENTI

DI MANUTENZIONE

Prima di eseguire qualsiasi operazione di

manutenzione, è necessario intercettare il

riduttore.

Per eseguire la sostituzione, il controllo o la puli-

zia del riduttore è sufficiente svitare il cappel-

letto in polimero ed estrarre la cartuccia interna

che contiene tutte le parti mobili e usurabili.

Sostituendo la cartuccia il riduttore torna

come nuovo.

È possibile rimuovere il filtro dalla cartuccia per

effettuare operazioni di pulizia o di sostituzione.

Durante tali operazioni il corpo del riduttore

Cappelletto in polimero

Membrana in

Elastomero

Cartuccia interna

Corpo in ottone

antidezincifificazione (CR)

rimane sempre installato su

• Funzionamento a membrana

• Filtro integrato

• Cartuccia ispezionabile

• Corpo in ottone antidezinci

fificazione

• Manopola di taratura della

pressione in uscita (solo modello

RinoxPlusSmart M)

• Cartuccia compensata

u

ul

ll’impianto!

OR di tenuta

aggiuntiva in

Elastomero

Filtro (800 micron)
