RIDUTTORI DI PRESSIONE A PISTONE

P.114

P.114

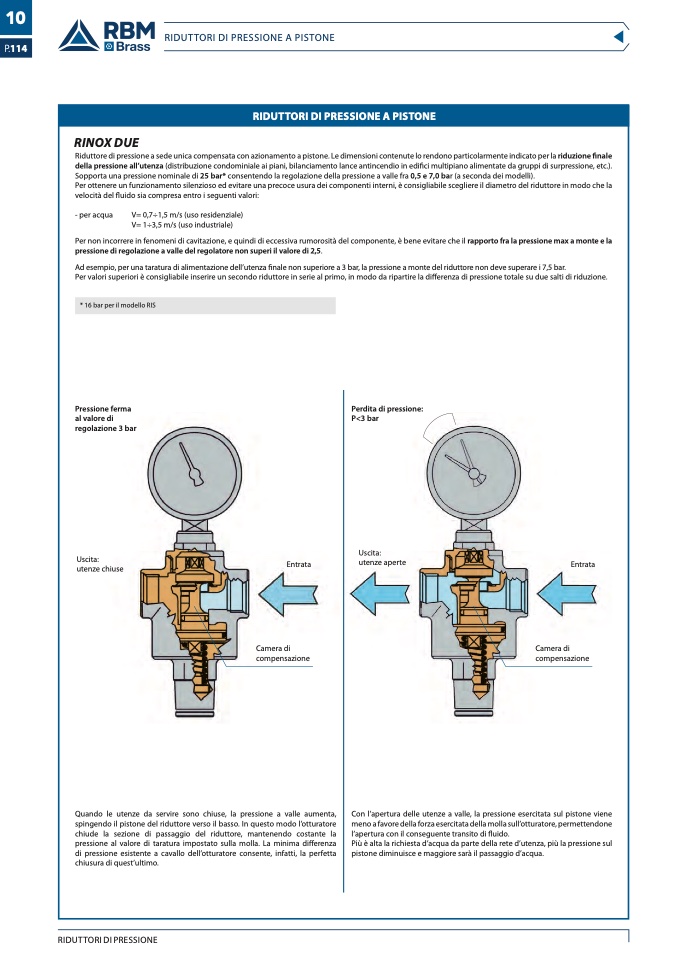

RIDUTTORI DI PRESSIONE A PISTONE

RINOX DUE

Riduttore di pressione a sede unica compensata con azionamento a pistone. Le dimensioni contenute lo rendono particolarmente indicato per la riduzione fifinale

della pressione all’utenza (distribuzione condominiale ai piani, bilanciamento lance antincendio in edififici multipiano alimentate da gruppi di surpressione, etc.).

Sopporta una pressione nominale di 25 bar* consentendo la regolazione della pressione a valle fra 0,5 e 7,0 bar (a seconda dei modelli).

Per ottenere un funzionamento silenzioso ed evitare una precoce usura dei componenti interni, è consigliabile scegliere il diametro del riduttore in modo che la

velocità del flfluido sia compresa entro i seguenti valori:

- per acqua

V= 0,7÷1,5 m/s (uso residenziale)

V= 1÷3,5 m/s (uso industriale)

Per non incorrere in fenomeni di cavitazione, e quindi di eccessiva rumorosità del componente, è bene evitare che il rapporto fra la pressione max a monte e la

pressione di regolazione a valle del regolatore non superi il valore di 2,5.

Ad esempio, per una taratura di alimentazione dell’utenza fifinale non superiore a 3 bar, la pressione a monte del riduttore non deve superare i 7,5 bar.

Per valori superiori è consigliabile inserire un secondo riduttore in serie al primo, in modo da ripartire la difffferenza di pressione totale su due salti di riduzione.

* 16 bar per il modello RIS

Pressione ferma

al valore di

regolazione 3 bar

Uscita:

utenze chiuse

e

Quando le utenze da servire sono chiuse, la pressione a valle aumenta,

spingendo il pistone del riduttore verso il basso. In questo modo l’otturatore

chiude la sezione di passaggio del riduttore, mantenendo costante la

pressione al valore di taratura impostato sulla molla. La minima di

fffferenza

di pressione esistente a cavallo dell’otturatore consente, infatti, la perfetta

chiusura di quest’ultimo.

Con l’apertura delle utenze a valle, la pressione esercitata sul pistone viene

meno a favore della forza esercitata della molla sull’otturatore, permettendone

l’apertura con il conseguente transito di flfluido.

Più è alta la richiesta d’acqua da parte della rete d’utenza, più la pressione sul

pistone diminuisce e maggiore sarà il passaggio d’acqua.

Entrata

Camera di

compensazione

a

P

:

P e

<

r

r

r

u

e

E

d

d

3

b

u

:

t

t

i

i

c

c

e

e

t

t

a

d

a d

a

i

i

n

n

t

t

r

a

a

z

z

:

e

e a

i p

i p

a

p

p

r

r

e

e

e

e

r

r t

s

s

t

s

s

e

i

i o

o n

n e

e

P

P

:

< 3 b a

U

U s

s

C

i

c

c

e

o

o

m

m

e

p

p

r

r

e

e

a

a

d

n

n

d

s

s

i

a

a

E

z

z

n

n

i

i o

o

t

t r

r

n

n

a

a

e

t

t a

C a

a

m

m e
