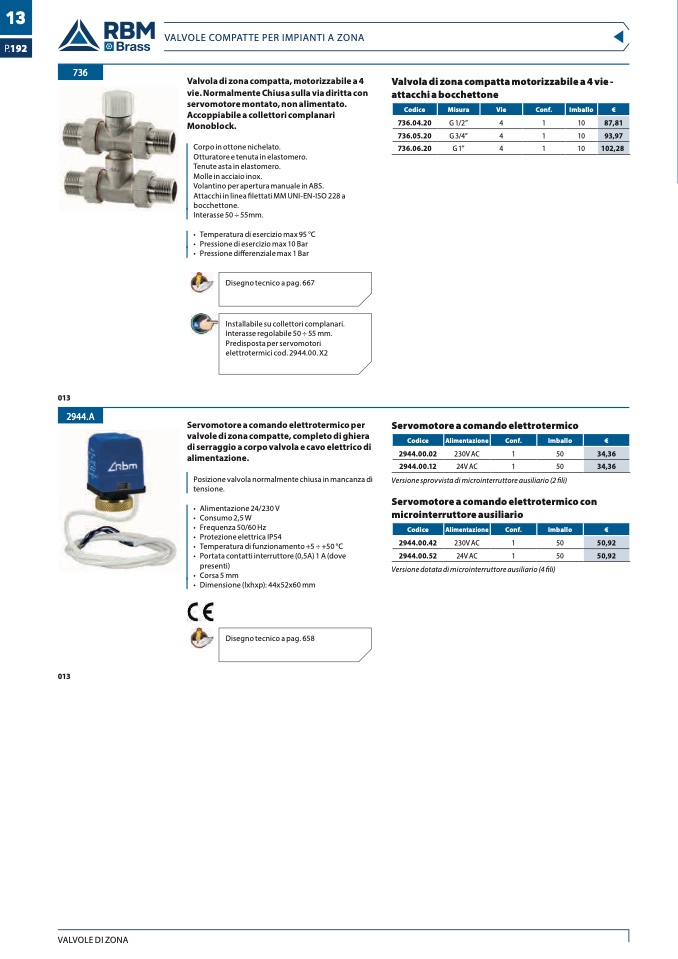

VALVOLE COMPATTE PER IMPIANTI A ZONA

P.192

736

Valvola di zona compatta, motorizzabile a 4

vie. Normalmente Chiusa sulla via diritta con

servomotore montato, non alimentato.

Accoppiabile a collettori complanari

Monoblock.

Corpo in ottone nichelato.

Otturatore e tenuta in elastomero.

Tenute asta in elastomero.

Molle in acciaio inox.

Volantino per apertura manuale in ABS.

Attacchi in linea filettati MM UNI-EN-ISO 228 a

bocchettone.

Interasse 50 ÷ 55mm.

• Temperatura di esercizio max 95 °C

• Pressione di esercizio max 10 Bar

• Pressionedifferenzialemax1Bar

Disegno tecnico a pag. 667

Installabile su collettori complanari.

Interasse regolabile 50 ÷ 55 mm.

Predisposta per servomotori

elettrotermici cod. 2944.00. X2

Servomotore a comando elettrotermico per

valvole di zona compatte, completo di ghiera

di serraggio a corpo valvola e cavo elettrico di

alimentazione.

Posizione valvola normalmente chiusa in mancanza di

tensione.

• Alimentazione24/230V

• Consumo 2,5 W

• Frequenza50/60Hz

• Protezione elettrica IP54

• Temperaturadifunzionamento+5÷+50°C

• Portata contatti interruttore (0,5A) 1 A (dove

presenti)

• Corsa 5 mm

• Dimensione(lxhxp):44x52x60mm

Disegno tecnico a pag. 658

Valvola di zona compatta motorizzabile a 4 vie -

attacchi a bocchettone

Codice

Misura

Vie

Conf.

Imballo

€

736.04.20

G1/2”

4

1

10

87,81

736.05.20

G3/4”

4

1

10

93,97

736.06.20

G1”

4

1

10

102,28

013

2944.A

Servomotore a comando elettrotermico

Versione sprovvista di microinterruttore ausiliario (2 fili)

Servomotore a comando elettrotermico con

microinterruttore ausiliario

Versione dotata di microinterruttore ausiliario (4 fili)

Codice

Alimentazione

Conf.

Imballo

€

2944.00.02

230V AC

1

50

34,36

2944.00.12

24V AC

1

50

34,36

Codice

Alimentazione

Conf.

Imballo

€

2944.00.42

230V AC

1

50

50,92

2944.00.52

24V AC

1

50

50,92

013
